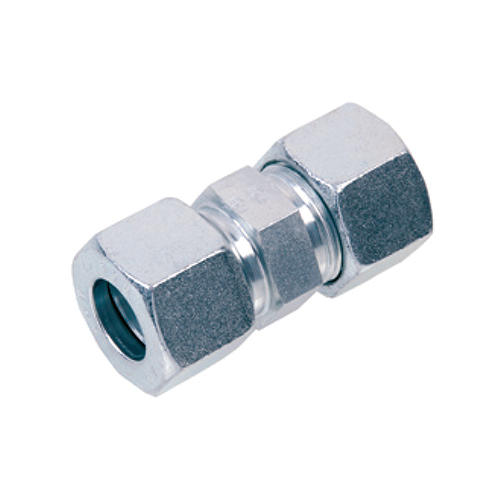

Přímá šroubení EX

Přímá šroubení EX

  • šroubení z nerezové oceli 1.4571 s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1 2
Obj. č. Tlak PN
(bar)
Trubka D
(mm)
Délka L1
(mm)
SW S1
(mm)
SW S
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
EX-6LL 100 6 32,0 12 11 416,79 Kč 504,32 Kč 16,03 € 19,40 € 0 ks
EX-6L 315 6 39,0 14 12 278,53 Kč 337,02 Kč 10,71 € 12,96 € 0 ks
EX-8L 315 8 40,0 17 14 326,38 Kč 394,92 Kč 12,55 € 15,19 € 0 ks
EX-10L 315 10 42,0 19 17 389,54 Kč 471,34 Kč 14,98 € 18,13 € 0 ks
EX-12L 315 12 43,0 22 19 452,68 Kč 547,74 Kč 17,41 € 21,07 € 0 ks
EX-15L 315 15 46,0 27 24 578,98 Kč 700,57 Kč 22,27 € 26,95 € 0 ks
EX-18L 315 18 48,0 32 27 877,45 Kč 1 061,71 Kč 33,75 € 40,84 € 0 ks
EX-22L 160 22 52,0 36 32 1 137,35 Kč 1 376,19 Kč 43,74 € 52,93 € 0 ks
EX-28L 160 28 54,0 41 41 1 774,84 Kč 2 147,56 Kč 68,26 € 82,59 € 0 ks
EX-35L 160 35 63,0 50 46 2 488,10 Kč 3 010,60 Kč 95,70 € 115,80 € 0 ks
EX-42L 160 42 66,0 60 55 3 277,13 Kč 3 965,33 Kč 126,04 € 152,51 € 0 ks
EX-6S 630 6 45,0 17 14 328,37 Kč 397,33 Kč 12,63 € 15,28 € 0 ks
EX-8S 630 8 47,0 19 17 384,21 Kč 464,89 Kč 14,78 € 17,88 € 0 ks
EX-10S 630 10 49,0 22 19 472,62 Kč 571,87 Kč 18,18 € 22,00 € 0 ks
EX-12S 630 12 51,0 24 22 526,48 Kč 637,04 Kč 20,25 € 24,50 € 0 ks
EX-14S 630 14 57,0 27 24 729,87 Kč 883,14 Kč 28,07 € 33,96 € 0 ks
EX-16S 400 16 57,0 30 27 898,73 Kč 1 087,46 Kč 34,57 € 41,83 € 0 ks
EX-20S 400 20 66,0 36 32 1 190,53 Kč 1 440,54 Kč 45,79 € 55,41 € 0 ks
EX-25S 400 25 74,0 46 41 2 038,73 Kč 2 466,86 Kč 78,41 € 94,88 € 0 ks
EX-30S 400 30 80,0 50 46 2 830,42 Kč 3 424,81 Kč 108,86 € 131,72 € 0 ks
EX-38S 315 38 90,0 60 55 3 625,45 Kč 4 386,79 Kč 139,44 € 168,72 € 0 ks
XEX-6LL 100 6 32,0 12 11 196,11 Kč 237,29 Kč 7,54 € 9,12 € 0 ks
XEX-6L 315 6 39,0 14 12 83,10 Kč 100,55 Kč 3,20 € 3,87 € 0 ks
XEX-8L 315 8 40,0 17 14 104,36 Kč 126,28 Kč 4,01 € 4,85 € 0 ks
XEX-10L 315 10 42,0 19 17 128,30 Kč 155,24 Kč 4,93 € 5,97 € 0 ks
XEX-12L 315 12 43,0 22 19 163,53 Kč 197,87 Kč 6,29 € 7,61 € 0 ks
XEX-15L 315 15 46,0 27 24 206,07 Kč 249,34 Kč 7,93 € 9,60 € 0 ks
XEX-18L 315 18 48,0 32 27 266,55 Kč 322,53 Kč 10,25 € 12,40 € 0 ks
XEX-22L 160 22 52,0 36 32 410,80 Kč 497,07 Kč 15,80 € 19,12 € 0 ks
XEX-28L 160 28 54,0 41 41 705,96 Kč 854,21 Kč 27,15 € 32,85 € 0 ks
XEX-35L 160 35 63,0 50 46 959,21 Kč 1 160,64 Kč 36,89 € 44,64 € 0 ks
XEX-42L 160 42 66,0 60 55 1 263,65 Kč 1 529,02 Kč 48,60 € 58,81 € 0 ks
XEX-6S 630 6 45,0 17 14 101,05 Kč 122,27 Kč 3,89 € 4,71 € 0 ks
XEX-8S 630 8 47,0 19 17 135,60 Kč 164,08 Kč 5,22 € 6,32 € 0 ks
XEX-10S 630 10 49,0 22 19 173,49 Kč 209,92 Kč 6,67 € 8,07 € 0 ks
XEX-12S 630 12 51,0 24 22 198,76 Kč 240,50 Kč 7,64 € 9,24 € 0 ks
XEX-14S 630 14 57,0 27 24 294,48 Kč 356,32 Kč 11,33 € 13,71 € 0 ks
XEX-16S 400 16 57,0 30 27 305,78 Kč 369,99 Kč 11,76 € 14,23 € 0 ks
XEX-20S 400 20 66,0 36 32 437,38 Kč 529,23 Kč 16,82 € 20,35 € 0 ks
XEX-25S 400 25 74,0 46 41 723,22 Kč 875,10 Kč 27,82 € 33,66 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
