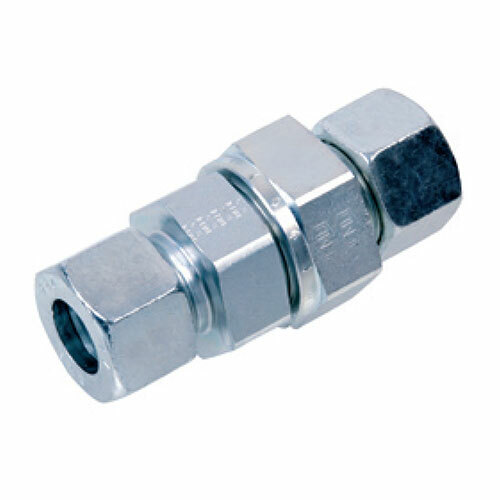

Zpětné ventily RD
- zpětné ventily jsou určeny pro zajištění průtoku média pouze jedním směrem
- dodáváno v různých tlakových třídách L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1
2
| Obj. č. | Řada |
Tlak PN (bar) |
Trubka D (mm) |
Délka L1 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RD-6L | L | 500 | 6 | 58,0 | 467,18 Kč | 565,29 Kč | 17,83 € | 21,57 € | 0 | ks | |
| RD-8L | L | 500 | 8 | 59,0 | 487,28 Kč | 589,61 Kč | 18,60 € | 22,51 € | 0 | ks | |
| RD-10L | L | 500 | 10 | 69,5 | 590,79 Kč | 714,86 Kč | 22,55 € | 27,29 € | 0 | ks | |
| RD-12L | L | 400 | 12 | 72,5 | 745,30 Kč | 901,81 Kč | 28,45 € | 34,42 € | 0 | ks | |
| RD-15L | L | 400 | 15 | 77,5 | 968,12 Kč | 1 171,43 Kč | 36,95 € | 44,71 € | 0 | ks | |
| RD-18L | L | 400 | 18 | 83,5 | 1 285,06 Kč | 1 554,92 Kč | 49,05 € | 59,35 € | 0 | ks | |
| RD-22L | L | 250 | 22 | 93,5 | 2 062,70 Kč | 2 495,87 Kč | 78,73 € | 95,26 € | 0 | ks | |
| RD-28L | L | 250 | 28 | 102,5 | 2 916,54 Kč | 3 529,01 Kč | 111,32 € | 134,70 € | 0 | ks | |
| RD-35L | L | 250 | 35 | 117,5 | 3 775,42 Kč | 4 568,26 Kč | 144,10 € | 174,36 € | 0 | ks | |
| RD-42L | L | 250 | 42 | 119,0 | 4 330,98 Kč | 5 240,49 Kč | 165,30 € | 200,01 € | 0 | ks | |
| RD-6S | S | 800 | 6 | 63,5 | 622,41 Kč | 753,12 Kč | 23,76 € | 28,75 € | 0 | ks | |
| RD-8S | S | 800 | 8 | 63,5 | 642,54 Kč | 777,47 Kč | 24,52 € | 29,67 € | 0 | ks | |
| RD-10S | S | 800 | 10 | 72,5 | 769,01 Kč | 930,50 Kč | 29,35 € | 35,51 € | 0 | ks | |
| RD-12S | S | 630 | 12 | 74,5 | 814,30 Kč | 985,30 Kč | 31,08 € | 37,61 € | 0 | ks | |
| RD-14S | S | 630 | 14 | 82,5 | 1 377,79 Kč | 1 667,13 Kč | 52,59 € | 63,63 € | 0 | ks | |
| RD-16S | S | 630 | 16 | 86,5 | 1 308,79 Kč | 1 583,64 Kč | 49,95 € | 60,44 € | 0 | ks | |
| RD-20S | S | 400 | 20 | 97,5 | 2 114,46 Kč | 2 558,50 Kč | 80,70 € | 97,65 € | 0 | ks | |
| RD-25S | S | 400 | 25 | 106,5 | 2 525,57 Kč | 3 055,94 Kč | 96,40 € | 116,64 € | 0 | ks | |
| RD-30S | S | 400 | 30 | 122,5 | 3 281,65 Kč | 3 970,80 Kč | 125,25 € | 151,55 € | 0 | ks | |
| RD-38S | S | 400 | 38 | 136,5 | 4 233,94 Kč | 5 123,07 Kč | 161,60 € | 195,54 € | 0 | ks |
