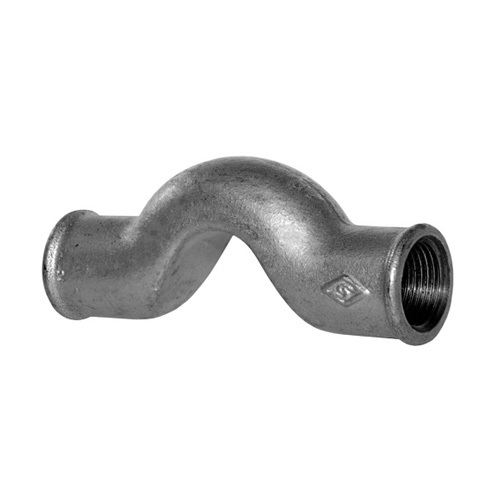

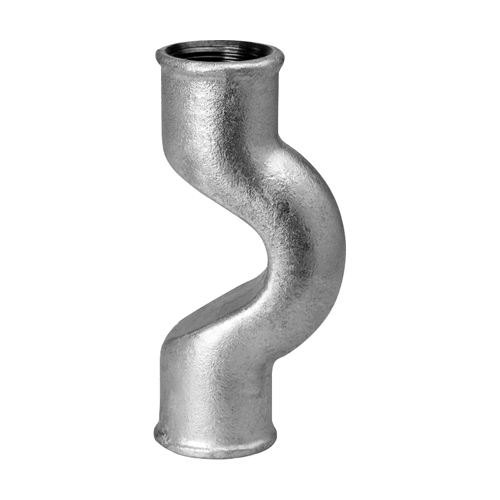

Oblouky přemosťovací RA085 s vnitřními závity
- série závitových tvarovek určených především pro potrubní rozvody vody a stlačeného vzduchu vyrobených podle normy EN 10242/Design Symbol A
- certifikace dle DVGW a SVGW
- přibližně o 50 % silnější zinková vrstva než je požadováno normou
- výroba je pravidelně kontrolována organizací MPA - Materialprüfungsanstalt (Institut pro zkoušení materiálů)
- tvarovky z tvárné litiny mají závit typu BSP (British Standard Pipe), který se používá při instalacích potrubí v Evropě
- úhel boků závitu činí 55°
- vnitřní závity jsou válcové a vnější závity jsou kuželové
- kuželové závity podle DIN EN 10226-1 (dříve DIN 2999) jsou označovány jako „kov na kov těsnicí“, protože po několika otáčkách jmenovitý průměr kuželového závitu odpovídá průměru protikusu. Po dalším dotažení do sebe závity zapadnou a vytvoří efekt těsnění kov na kov. Obvykle se kuželové závity před sešroubováním opatřují teflonovou páskou nebo koudelí, aby se vyplnily zbylé mezery závitu. Efektem koudelí je, že při kontaktu s kapalinou nabobtnají.
- válcové závity podle DIN ISO 228-1 nejsou samostatně těsnicí, a proto vyžadují odpovídající těsnění
- maximální pracovní tlak 25 bar, interpolovaná hodnota 20 bar
- pracovní teplota -20/+110 °C

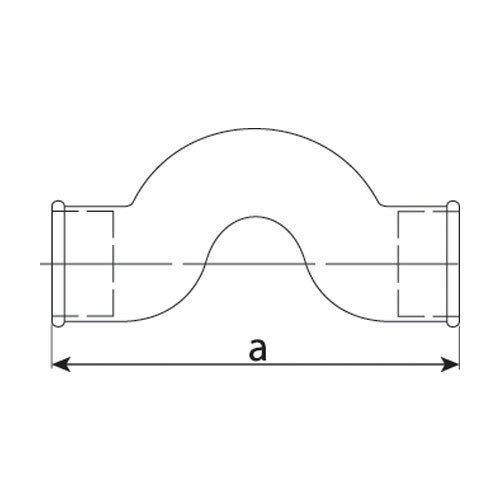

| Obj. č. | Závity |
a
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|
| RA085-38 | Závity3/8" - 3/8" | a (mm)38,0 | Cena bez DPH 114,78 Kč | Cena vč. DPH 138,88 Kč | Cena bez DPH 4,41 € | Cena vč. DPH 5,34 € | Dostupnost na dotaz | Mj ks | |
| RA085-54 | Závity1 1/4" - 1 1/4" | a (mm)91,0 | Cena bez DPH 509,33 Kč | Cena vč. DPH 616,29 Kč | Cena bez DPH 19,59 € | Cena vč. DPH 23,70 € | Dostupnost na dotaz | Mj ks | |
| RA085-15 | Závity1 1/2" - 1 1/2" | a (mm)100,5 | Cena bez DPH 560,21 Kč | Cena vč. DPH 677,85 Kč | Cena bez DPH 21,55 € | Cena vč. DPH 26,08 € | Dostupnost na dotaz | Mj ks | |
| RA085-20 | Závity2" - 2" | a (mm)115,0 | Cena bez DPH 612,32 Kč | Cena vč. DPH 740,91 Kč | Cena bez DPH 23,55 € | Cena vč. DPH 28,50 € | Dostupnost na dotaz | Mj ks | |
| RA085-12 | Závity1/2" - 1/2" | a (mm)90,0 | Cena bez DPH 86,24 Kč | Cena vč. DPH 104,35 Kč | Cena bez DPH 3,32 € | Cena vč. DPH 4,02 € | Dostupnost na dotaz | Mj ks | |
| RA085-34 | Závity3/4" - 3/4" | a (mm)106,0 | Cena bez DPH 130,28 Kč | Cena vč. DPH 157,64 Kč | Cena bez DPH 5,01 € | Cena vč. DPH 6,06 € | Dostupnost na dotaz | Mj ks | |
| RA085-10 | Závity1" - 1" | a (mm)140,0 | Cena bez DPH 271,11 Kč | Cena vč. DPH 328,04 Kč | Cena bez DPH 10,43 € | Cena vč. DPH 12,62 € | Dostupnost na dotaz | Mj ks |
