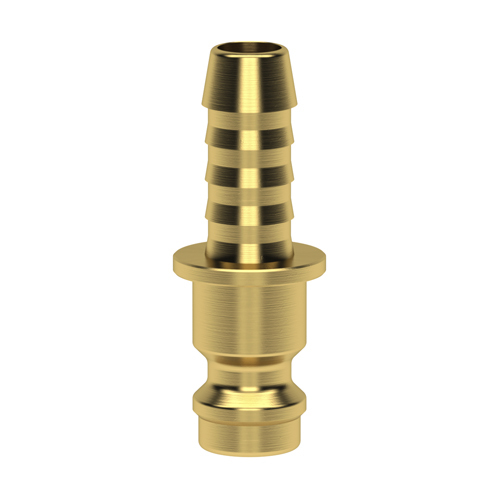

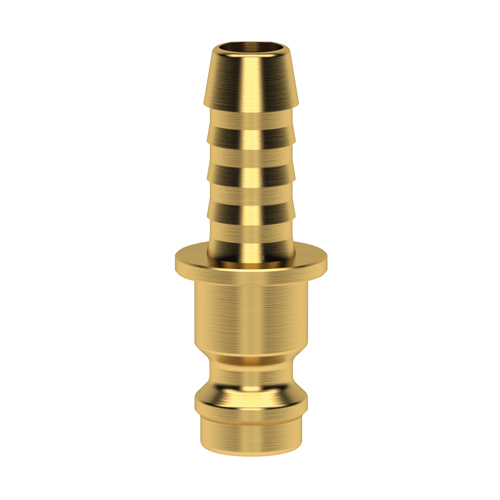

Vsuvky ESM-S
- miniaturní rychlospojky v jednostranně uzavíratelném provedení
- použité materiály:
- tělo, zajišťovací prstýnek, ventilové tělo, ventil: mosaz MS 58
- pružiny, rozpěrný kroužek: nerezová ocel 1.4310
- koule: nerezová ocel 1.3541
- těsnění: NBR
- vsuvka: mosaz MS 58 nebo žlutě chromátovaná ocel
- vhodné pro použití v oblasti pneumatické, měřicí, regulační a řídicí techniky

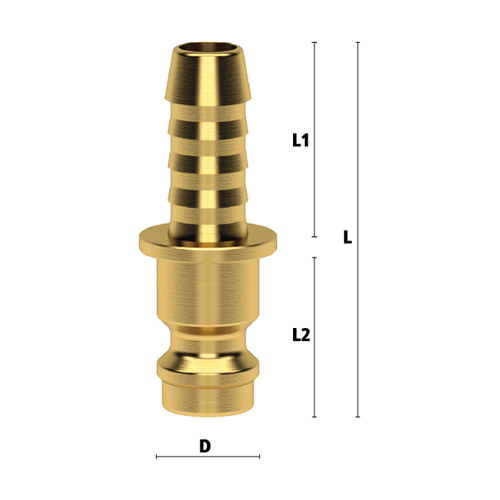

| Obj. č. |
Trn na hadici
(mm) |
l
(mm) |
d
(mm) |
Délka trnu
(mm) |
Délka spojky
(mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Dostupnost | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ESM4S | Trn na hadici (mm)4 | l (mm)32,0 | d (mm)9,0 | Délka trnu (mm)16,5 | Délka spojky (mm)14,0 | Cena bez DPH 65,68 Kč | Cena vč. DPH 79,47 Kč | Cena bez DPH 2,53 € | Cena vč. DPH 3,06 € | Dostupnost 11 - 20 | Mj ks | |
| ESM5S | Trn na hadici (mm)5 | l (mm)32,0 | d (mm)12,0 | Délka trnu (mm)16,5 | Délka spojky (mm)14,0 | Cena bez DPH 65,68 Kč | Cena vč. DPH 79,47 Kč | Cena bez DPH 2,53 € | Cena vč. DPH 3,06 € | Dostupnost 11 - 20 | Mj ks | |
| ESM6S | Trn na hadici (mm)6 | l (mm)32,0 | d (mm)12,0 | Délka trnu (mm)16,5 | Délka spojky (mm)14,0 | Cena bez DPH 65,68 Kč | Cena vč. DPH 79,47 Kč | Cena bez DPH 2,53 € | Cena vč. DPH 3,06 € | Dostupnost 21 - 50 | Mj ks | |
| ESM8S | Trn na hadici (mm)8 | l (mm)32,0 | d (mm)12,0 | Délka trnu (mm)16,5 | Délka spojky (mm)14,0 | Cena bez DPH 65,68 Kč | Cena vč. DPH 79,47 Kč | Cena bez DPH 2,53 € | Cena vč. DPH 3,06 € | Dostupnost 11 - 20 | Mj ks | |
| ESM9S | Trn na hadici (mm)9 | l (mm)38,0 | d (mm)12,0 | Délka trnu (mm)23,0 | Délka spojky (mm)14,0 | Cena bez DPH 65,68 Kč | Cena vč. DPH 79,47 Kč | Cena bez DPH 2,53 € | Cena vč. DPH 3,06 € | Dostupnost 6 - 10 | Mj ks | |
| ESM4SS | Trn na hadici (mm)4 | l (mm)32,0 | d (mm)9,0 | Délka trnu (mm)16,5 | Délka spojky (mm)14,0 | Cena bez DPH 62,82 Kč | Cena vč. DPH 76,01 Kč | Cena bez DPH 2,42 € | Cena vč. DPH 2,93 € | Dostupnost do týdne | Mj ks | |
| ESM6SS | Trn na hadici (mm)6 | l (mm)32,0 | d (mm)12,0 | Délka trnu (mm)16,5 | Délka spojky (mm)14,0 | Cena bez DPH 62,82 Kč | Cena vč. DPH 76,01 Kč | Cena bez DPH 2,42 € | Cena vč. DPH 2,93 € | Dostupnost 6 - 10 | Mj ks |
tl-esmn-esm
(404 kB)
