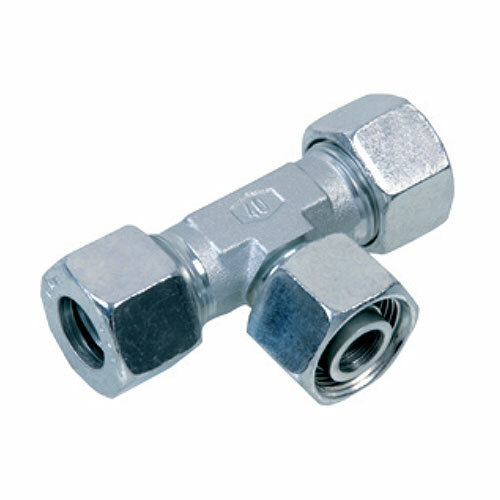

T-šroubení VC

T-šroubení VC

  • ocelová t-šroubení a x-šroubení vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1 2
Obj. č. Tlak PN
(bar)
Závit d1 Trubka D
(mm)
Délka L2
(mm)
Výška L5
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Dostupnost Mj
VC-6L Tlak PN (bar)500 Závit d1M12 × 1,5 Trubka D (mm)6 Délka L2 (mm)27,0 Výška L5 (mm)26,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-8L Tlak PN (bar)500 Závit d1M14 × 1,5 Trubka D (mm)8 Délka L2 (mm)29,0 Výška L5 (mm)27,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-10L Tlak PN (bar)500 Závit d1M16 × 1,5 Trubka D (mm)10 Délka L2 (mm)30,0 Výška L5 (mm)29,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-12L Tlak PN (bar)400 Závit d1M18 × 1,5 Trubka D (mm)12 Délka L2 (mm)32,0 Výška L5 (mm)29,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-15L Tlak PN (bar)400 Závit d1M22 × 1,5 Trubka D (mm)15 Délka L2 (mm)36,0 Výška L5 (mm)32,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-18L Tlak PN (bar)400 Závit d1M26 × 1,5 Trubka D (mm)18 Délka L2 (mm)40,0 Výška L5 (mm)35,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-22L Tlak PN (bar)250 Závit d1M30 × 2 Trubka D (mm)22 Délka L2 (mm)44,0 Výška L5 (mm)38,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-28L Tlak PN (bar)250 Závit d1M36 × 2 Trubka D (mm)28 Délka L2 (mm)47,0 Výška L5 (mm)41,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-35L Tlak PN (bar)250 Závit d1M45 × 2 Trubka D (mm)35 Délka L2 (mm)56,0 Výška L5 (mm)51,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-42L Tlak PN (bar)250 Závit d1M52 × 2 Trubka D (mm)42 Délka L2 (mm)63,0 Výška L5 (mm)56,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-6S Tlak PN (bar)800 Závit d1M14 × 1,5 Trubka D (mm)6 Délka L2 (mm)31,0 Výška L5 (mm)27,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-8S Tlak PN (bar)800 Závit d1M16 × 1,5 Trubka D (mm)8 Délka L2 (mm)32,0 Výška L5 (mm)27,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-10S Tlak PN (bar)800 Závit d1M18 × 1,5 Trubka D (mm)10 Délka L2 (mm)34,0 Výška L5 (mm)30,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
VC-12S Tlak PN (bar)630 Závit d1M20 × 1,5 Trubka D (mm)12 Délka L2 (mm)38,0 Výška L5 (mm)31,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
XVC-6L Tlak PN (bar)500 Závit d1M12 × 1,5 Trubka D (mm)6 Délka L2 (mm)27,0 Výška L5 (mm)26,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
XVC-8L Tlak PN (bar)500 Závit d1M14 × 1,5 Trubka D (mm)8 Délka L2 (mm)29,0 Výška L5 (mm)27,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
XVC-10L Tlak PN (bar)500 Závit d1M16 × 1,5 Trubka D (mm)10 Délka L2 (mm)30,0 Výška L5 (mm)29,0 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
XVC-12L Tlak PN (bar)400 Závit d1M18 × 1,5 Trubka D (mm)12 Délka L2 (mm)32,0 Výška L5 (mm)29,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
XVC-15L Tlak PN (bar)400 Závit d1M22 × 1,5 Trubka D (mm)15 Délka L2 (mm)36,0 Výška L5 (mm)32,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
XVC-18L Tlak PN (bar)400 Závit d1M26 × 1,5 Trubka D (mm)18 Délka L2 (mm)40,0 Výška L5 (mm)35,5 Cena bez DPH na dotaz Cena vč. DPH na dotaz Cena bez DPH na dotaz Cena vč. DPH na dotaz Dostupnost na dotaz Mj ks
1 2
Katalogový list kl-441 (506 kB)
Technický list sroubeni-vc (116 kB)
