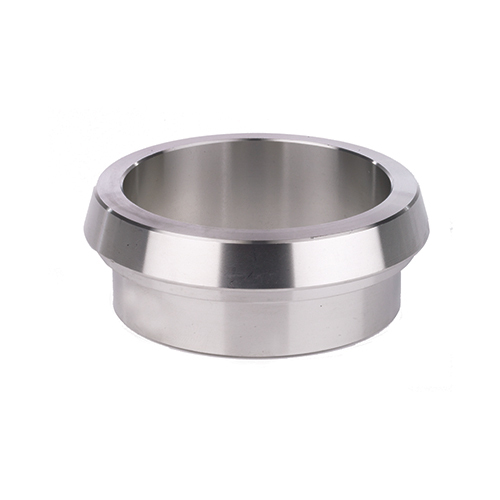

Vsuvky DIN214
- spojovací systém tvořený spojkou, vsuvkou, těsněním a převlečnou maticí s rozměry dle DIN 11851
- pracovní tlak – světlosti DN15 až DN40 – 40 bar, světlosti DN50 až DN100 – 25 bar, pracovní teplota -30/+120 °C
- použité materiály: spojky a vsuvky – nerezová ocel AISI 316 (1.4401), matice, záslepky a návarky – nerezová ocel AISI 304 (1.4301)
- těsnění ze 4 různých materiálů – NBR (ve standardu), dále EPDM, FPM a H-NBR
- použití v potravinářství, pivovarech, nápojovém průmyslu, chemických a farmaceutických aplikacích
| Obj. č. | DN |
Dk (mm) |
D (mm) |
d (mm) |
Hmotnost (kg) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN214-015 | 15 | 28 | 21,0 | 16,0 | 0,03 | 279,10 Kč | 337,71 Kč | 10,41 € | 12,60 € | 0 | ks | |
| DIN214-020 | 20 | 36 | 25,0 | 20,0 | 0,05 | 349,95 Kč | 423,44 Kč | 13,06 € | 15,80 € | 0 | ks | |
| DIN214-025 | 25 | 44 | 31,0 | 26,0 | 0,09 | 464,55 Kč | 562,11 Kč | 17,33 € | 20,97 € | 0 | ks | |
| DIN214-032 | 32 | 50 | 37,0 | 32,0 | 0,12 | 475,05 Kč | 574,81 Kč | 17,73 € | 21,45 € | 0 | ks | |
| DIN214-040 | 40 | 56 | 43,0 | 38,0 | 0,14 | 477,69 Kč | 578,00 Kč | 17,82 € | 21,56 € | 0 | ks | |
| DIN214-050 | 50 | 68 | 55,0 | 50,0 | 0,19 | 627,29 Kč | 759,02 Kč | 23,41 € | 28,33 € | 0 | ks | |
| DIN214-065 | 65 | 86 | 72,0 | 66,0 | 0,32 | 701,66 Kč | 849,01 Kč | 26,18 € | 31,68 € | 0 | ks | |
| DIN214-080 | 80 | 100 | 87,0 | 81,0 | 0,39 | 855,63 Kč | 1 035,31 Kč | 31,93 € | 38,64 € | 0 | ks | |
| DIN214-100 | 100 | 121 | 106,0 | 100,0 | 0,62 | 1 785,64 Kč | 2 160,62 Kč | 66,63 € | 80,62 € | 0 | ks |
