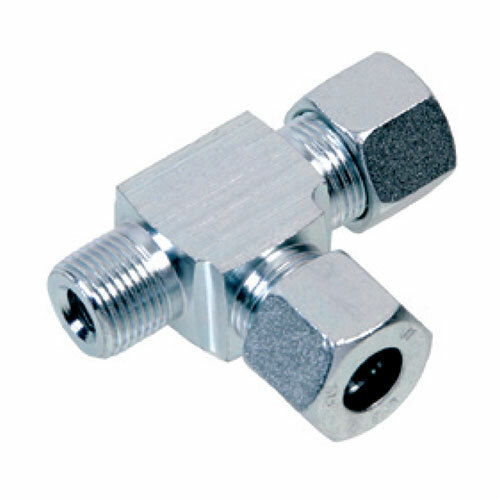

T-šroubení D-R
- ocelová t-šroubení a x-šroubení vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L3 (mm) |
Výška L2 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D-R6LL | 100 | R 1/8" | 6 | 38,0 | 21,0 | 241,36 Kč | 292,05 Kč | 9,28 € | 11,23 € | 0 | ks | |
| D-R8LL | 100 | R 1/8" | 8 | 43,0 | 23,0 | 250,50 Kč | 303,11 Kč | 9,63 € | 11,65 € | 0 | ks | |
| D-R6L | 315 | R 1/8" | 6 | 47,0 | 27,0 | 307,23 Kč | 371,75 Kč | 11,82 € | 14,30 € | 0 | ks | |
| D-R8L | 315 | R 1/4" | 8 | 55,0 | 29,0 | 333,72 Kč | 403,80 Kč | 12,84 € | 15,54 € | 0 | ks | |
| D-R10L | 315 | R 1/4" | 10 | 57,0 | 30,0 | 383,39 Kč | 463,90 Kč | 14,75 € | 17,85 € | 0 | ks | |
| D-R12L | 315 | R 3/8" | 12 | 60,0 | 32,0 | 470,78 Kč | 569,64 Kč | 18,11 € | 21,91 € | 0 | ks | |
| D-R15L | 315 | R 1/2" | 15 | 70,0 | 36,0 | 744,25 Kč | 900,54 Kč | 28,63 € | 34,64 € | 0 | ks | |
| D-R18L | 315 | R 1/2" | 18 | 76,0 | 40,0 | 773,38 Kč | 935,79 Kč | 29,75 € | 36,00 € | 0 | ks | |
| D-R6S | 400 | R 1/4" | 6 | 57,0 | 31,0 | 360,88 Kč | 436,66 Kč | 13,88 € | 16,79 € | 0 | ks | |
| D-R8S | 400 | R 1/4" | 8 | 59,0 | 32,0 | 377,43 Kč | 456,69 Kč | 14,52 € | 17,57 € | 0 | ks | |
| D-R10S | 400 | R 3/8" | 10 | 62,0 | 34,0 | 503,62 Kč | 609,38 Kč | 19,37 € | 23,44 € | 0 | ks | |
| D-R12S | 400 | R 3/8" | 12 | 66,0 | 38,0 | 513,64 Kč | 621,50 Kč | 19,76 € | 23,91 € | 0 | ks | |
| D-R16S | 400 | R 1/2" | 16 | 75,0 | 43,0 | 870,06 Kč | 1 052,77 Kč | 33,46 € | 40,49 € | 0 | ks | |
| XD-R6LL | 100 | R 1/8" | 6 | 38,0 | 21,0 | 209,51 Kč | 253,51 Kč | 8,06 € | 9,75 € | 0 | ks | |
| XD-R8LL | 100 | R 1/8" | 8 | 43,0 | 23,0 | 217,25 Kč | 262,87 Kč | 8,36 € | 10,12 € | 0 | ks | |
| XD-R6L | 315 | R 1/8" | 6 | 47,0 | 27,0 | 274,13 Kč | 331,70 Kč | 10,54 € | 12,75 € | 0 | ks | |
| XD-R8L | 315 | R 1/4" | 8 | 55,0 | 29,0 | 297,97 Kč | 360,54 Kč | 11,46 € | 13,87 € | 0 | ks | |
| XD-R10L | 315 | R 1/4" | 10 | 57,0 | 30,0 | 342,98 Kč | 415,01 Kč | 13,19 € | 15,96 € | 0 | ks | |
| XD-R12L | 315 | R 3/8" | 12 | 60,0 | 32,0 | 421,79 Kč | 510,37 Kč | 16,22 € | 19,63 € | 0 | ks | |
| XD-R15L | 315 | R 1/2" | 15 | 70,0 | 36,0 | 679,37 Kč | 822,04 Kč | 26,13 € | 31,62 € | 0 | ks | |
| XD-R18L | 315 | R 1/2" | 18 | 76,0 | 40,0 | 663,49 Kč | 802,82 Kč | 25,52 € | 30,88 € | 0 | ks | |
| XD-R6S | 400 | R 1/4" | 6 | 57,0 | 31,0 | 325,79 Kč | 394,21 Kč | 12,53 € | 15,16 € | 0 | ks | |
| XD-R8S | 400 | R 1/4" | 8 | 59,0 | 32,0 | 339,03 Kč | 410,23 Kč | 13,04 € | 15,78 € | 0 | ks | |
| XD-R10S | 400 | R 3/8" | 10 | 62,0 | 34,0 | 457,49 Kč | 553,56 Kč | 17,60 € | 21,30 € | 0 | ks | |
| XD-R12S | 400 | R 3/8" | 12 | 66,0 | 38,0 | 458,95 Kč | 555,33 Kč | 17,65 € | 21,36 € | 0 | ks | |
| XD-R16S | 400 | R 1/2" | 16 | 75,0 | 43,0 | 754,20 Kč | 912,58 Kč | 29,01 € | 35,10 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
