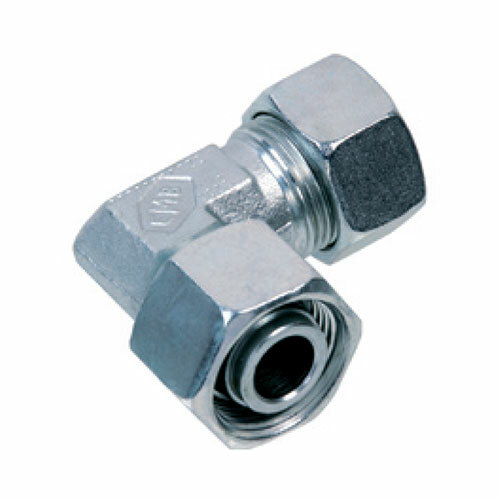

Kolena VB

Kolena VB

  • ocelová šroubení s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, samostatné tělo šroubení je v obj. č. označeno písmenem X
Obj. č. Tlak PN
(bar)
Závit d1 Trubka D
(mm)
Délka L2
(mm)
Výška L5
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
VB-6L 500 M12 × 1,5 6 27,0 26,0 146,90 Kč 177,75 Kč 5,65 € 6,84 € 0 ks
VB-8L 500 M14 × 1,5 8 29,0 27,5 139,59 Kč 168,90 Kč 5,37 € 6,50 € 0 ks
VB-10L 500 M16 × 1,5 10 30,0 29,0 152,89 Kč 185,00 Kč 5,88 € 7,11 € 0 ks
VB-12L 400 M18 × 1,5 12 32,0 29,5 192,12 Kč 232,47 Kč 7,39 € 8,94 € 6 - 10 ks
VB-15L 400 M22 × 1,5 15 36,0 32,5 227,35 Kč 275,09 Kč 8,74 € 10,58 € 0 ks
VB-18L 400 M26 × 1,5 18 40,0 35,5 325,72 Kč 394,12 Kč 12,53 € 15,16 € 0 ks
VB-22L 250 M30 × 2 22 44,0 38,5 454,67 Kč 550,15 Kč 17,49 € 21,16 € 0 ks
VB-28L 250 M36 × 2 28 47,0 41,5 713,92 Kč 863,84 Kč 27,46 € 33,23 € 0 ks
VB-35L 250 M45 × 2 35 56,0 51,0 1 098,15 Kč 1 328,76 Kč 42,24 € 51,11 € 0 ks
VB-42L 250 M52 × 2 42 63,0 56,0 1 468,40 Kč 1 776,76 Kč 56,48 € 68,34 € 0 ks
VB-6S 800 M14 × 1,5 6 31,0 27,0 156,22 Kč 189,03 Kč 6,01 € 7,27 € 0 ks
VB-8S 800 M16 × 1,5 8 32,0 27,5 174,83 Kč 211,54 Kč 6,72 € 8,13 € 0 ks
VB-10S 800 M18 × 1,5 10 34,0 30,0 200,08 Kč 242,10 Kč 7,70 € 9,32 € 0 ks
VB-12S 630 M20 × 1,5 12 38,0 31,0 216,71 Kč 262,22 Kč 8,34 € 10,09 € 0 ks
VB-14S 630 M22 × 1,5 14 40,0 35,0 327,72 Kč 396,54 Kč 12,60 € 15,25 € 0 ks
VB-16S 630 M24 × 1,5 16 43,0 36,5 334,36 Kč 404,58 Kč 12,86 € 15,56 € 0 ks
VB-20S 400 M30 × 2 20 48,0 44,5 500,55 Kč 605,67 Kč 19,25 € 23,29 € 0 ks
VB-25S 400 M36 × 2 25 54,0 50,0 779,08 Kč 942,69 Kč 29,96 € 36,25 € 0 ks
VB-30S 400 M42 × 2 30 62,0 55,0 1 112,10 Kč 1 345,64 Kč 42,77 € 51,75 € 0 ks
VB-38S 400 M52 × 2 38 72,0 63,0 1 621,29 Kč 1 961,76 Kč 62,36 € 75,46 € 0 ks
XVB-6L 500 M12 × 1,5 6 27,0 26,0 113,66 Kč 137,53 Kč 4,37 € 5,29 € 0 ks
XVB-8L 500 M14 × 1,5 8 29,0 27,5 103,70 Kč 125,48 Kč 3,99 € 4,83 € 0 ks
XVB-10L 500 M16 × 1,5 10 30,0 29,0 113,00 Kč 136,73 Kč 4,35 € 5,26 € 0 ks
XVB-12L 400 M18 × 1,5 12 32,0 29,5 164,19 Kč 198,67 Kč 6,32 € 7,65 € 0 ks
XVB-15L 400 M22 × 1,5 15 36,0 32,5 190,12 Kč 230,05 Kč 7,31 € 8,85 € 0 ks
XVB-18L 400 M26 × 1,5 18 40,0 35,5 262,58 Kč 317,72 Kč 10,10 € 12,22 € 0 ks
XVB-22L 250 M30 × 2 22 44,0 38,5 368,26 Kč 445,59 Kč 14,16 € 17,13 € 0 ks
XVB-28L 250 M36 × 2 28 47,0 41,5 569,02 Kč 688,51 Kč 21,89 € 26,49 € 0 ks
XVB-35L 250 M45 × 2 35 56,0 51,0 897,39 Kč 1 085,84 Kč 34,52 € 41,77 € 0 ks
XVB-42L 250 M52 × 2 42 63,0 56,0 1 235,75 Kč 1 495,26 Kč 47,53 € 57,51 € 0 ks
XVB-6S 800 M14 × 1,5 6 31,0 27,0 136,28 Kč 164,90 Kč 5,24 € 6,34 € 0 ks
XVB-8S 800 M16 × 1,5 8 32,0 27,5 153,55 Kč 185,80 Kč 5,91 € 7,15 € 0 ks
XVB-10S 800 M18 × 1,5 10 34,0 30,0 173,49 Kč 209,92 Kč 6,67 € 8,07 € 0 ks
XVB-12S 630 M20 × 1,5 12 38,0 31,0 184,79 Kč 223,60 Kč 7,11 € 8,60 € 0 ks
XVB-14S 630 M22 × 1,5 14 40,0 35,0 276,53 Kč 334,60 Kč 10,64 € 12,87 € 0 ks
XVB-16S 630 M24 × 1,5 16 43,0 36,5 268,55 Kč 324,95 Kč 10,33 € 12,50 € 0 ks
XVB-20S 400 M30 × 2 20 48,0 44,5 406,14 Kč 491,43 Kč 15,62 € 18,90 € 0 ks
XVB-25S 400 M36 × 2 25 54,0 50,0 618,86 Kč 748,82 Kč 23,80 € 28,80 € 0 ks
XVB-30S 400 M42 × 2 30 62,0 55,0 903,38 Kč 1 093,09 Kč 34,75 € 42,05 € 0 ks
XVB-38S 400 M52 × 2 38 72,0 63,0 1 328,81 Kč 1 607,86 Kč 51,11 € 61,84 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.



Dokumentace k výrobkům
