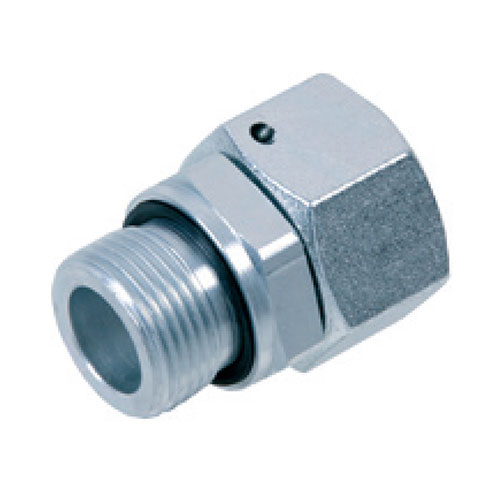

Přímá šroubení VAKW-M
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. |
Tlak PN (bar) |
Vnější závit G |
Trubka D1 (mm) |
Závit matice d1 |
Délka L (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VAKW-M6L | 500 | M10 × 1 | 6 | M12 × 1,5 | 24,5 | 125,64 Kč | 152,02 Kč | 4,83 € | 5,84 € | 0 | ks | |
| VAKW-M8L | 500 | M12 × 1,5 | 8 | M14 × 1,5 | 26,5 | 130,29 Kč | 157,65 Kč | 5,01 € | 6,06 € | 0 | ks | |
| VAKW-M10L | 500 | M14 × 1,5 | 10 | M16 × 1,5 | 27,5 | 132,29 Kč | 160,07 Kč | 5,09 € | 6,16 € | 0 | ks | |
| VAKW-M12L | 400 | M16 × 1,5 | 12 | M18 × 1,5 | 30,5 | 146,90 Kč | 177,75 Kč | 5,65 € | 6,84 € | 0 | ks | |
| VAKW-M15L | 400 | M18 × 1,5 | 15 | M22 × 1,5 | 31,5 | 179,48 Kč | 217,17 Kč | 6,90 € | 8,35 € | 0 | ks | |
| VAKW-M18L | 400 | M22 × 1,5 | 18 | M26 × 1,5 | 31,5 | 204,73 Kč | 247,72 Kč | 7,87 € | 9,52 € | 0 | ks | |
| VAKW-M22L | 250 | M26 × 1,5 | 22 | M30 × 2 | 32,5 | 303,12 Kč | 366,78 Kč | 11,66 € | 14,11 € | 0 | ks | |
| VAKW-M28L | 250 | M33 × 2 | 28 | M36 × 2 | 35,0 | 496,55 Kč | 600,83 Kč | 19,10 € | 23,11 € | 0 | ks | |
| VAKW-M35L | 250 | M42 × 2 | 35 | M45 × 2 | 42,5 | 755,14 Kč | 913,72 Kč | 29,04 € | 35,14 € | 0 | ks | |
| VAKW-M6S | 800 | M12 × 1,5 | 6 | M14 × 1,5 | 27,0 | 148,24 Kč | 179,37 Kč | 5,70 € | 6,90 € | 0 | ks | |
| VAKW-M8S | 800 | M14 × 1,5 | 8 | M16 × 1,5 | 29,5 | 150,89 Kč | 182,58 Kč | 5,80 € | 7,02 € | 0 | ks | |
| VAKW-M10S | 800 | M16 × 1,5 | 10 | M18 × 1,5 | 32,0 | 154,89 Kč | 187,42 Kč | 5,96 € | 7,21 € | 0 | ks | |
| VAKW-M12S | 630 | M18 × 1,5 | 12 | M20 × 1,5 | 34,0 | 164,84 Kč | 199,46 Kč | 6,34 € | 7,67 € | 0 | ks | |
| VAKW-M14S | 630 | M20 × 1,5 | 14 | M22 × 1,5 | 36,5 | 316,42 Kč | 382,87 Kč | 12,17 € | 14,73 € | 0 | ks | |
| VAKW-M16S | 630 | M22 × 1,5 | 16 | M24 × 1,5 | 37,0 | 223,36 Kč | 270,27 Kč | 8,59 € | 10,39 € | 0 | ks | |
| VAKW-M20S | 400 | M27 × 2 | 20 | M30 × 2 | 43,0 | 339,01 Kč | 410,20 Kč | 13,04 € | 15,78 € | 0 | ks | |
| VAKW-M25S | 400 | M33 × 2 | 25 | M36 × 2 | 48,0 | 531,79 Kč | 643,47 Kč | 20,45 € | 24,74 € | 0 | ks | |
| VAKW-M30S | 400 | M42 × 2 | 30 | M42 × 2 | 51,0 | 785,72 Kč | 950,72 Kč | 30,22 € | 36,57 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
kl-426 (489 kB)
