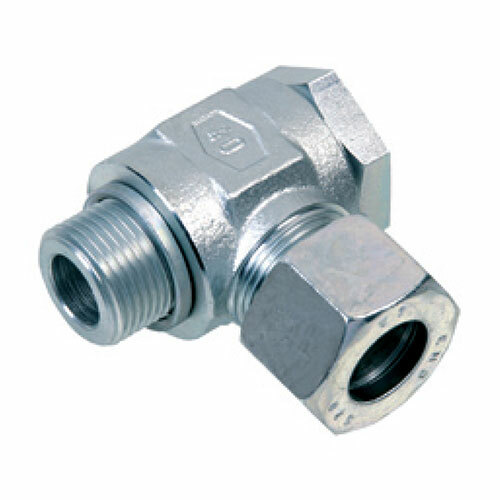

Úhlová šroubení SBD-G

Úhlová šroubení SBD-G

  • ocelová šroubení s úhlovým tvarem nebo pro rozdělení jako t-kus tvořená objímkou, dutým šroubem a těsnícími kroužky
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120°C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120°C, pracovní teplota standardního těsnění NBR -35/+100°C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X, pro objednání dutého šroubu a těsnících kroužků nás kontaktujte
Obj. č. Tlak PN
(bar)
Závit G Trubka D
(mm)
Délka L2
(mm)
Výška L3
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
SBD-G4LL 100 G 1/8" 4 21,0 21,0 284,50 Kč 344,25 Kč 10,94 € 13,24 € 0 ks
SBD-G6LL 100 G 1/8" 6 22,0 21,0 279,19 Kč 337,82 Kč 10,74 € 13,00 € 0 ks
SBD-G8LL 100 G 1/8" 8 23,0 21,0 278,53 Kč 337,02 Kč 10,71 € 12,96 € 0 ks
SBD-G6L 500 G 1/8" 6 25,0 21,0 239,30 Kč 289,55 Kč 9,20 € 11,13 € 0 ks
SBD-G8L 500 G 1/4" 8 28,0 27,0 283,84 Kč 343,45 Kč 10,92 € 13,21 € 0 ks
SBD-G10L 500 G 1/4" 10 29,0 27,0 294,48 Kč 356,32 Kč 11,33 € 13,71 € 0 ks
SBD-G12L 400 G 3/8" 12 30,0 32,0 344,32 Kč 416,63 Kč 13,24 € 16,02 € 0 ks
SBD-G15L 400 G 1/2" 15 34,0 37,5 433,42 Kč 524,44 Kč 16,67 € 20,17 € 0 ks
SBD-G18L 400 G 1/2" 18 37,0 44,0 518,49 Kč 627,37 Kč 19,94 € 24,13 € 0 ks
SBD-G22L 250 G 3/4" 22 42,0 49,0 753,15 Kč 911,31 Kč 28,97 € 35,05 € 0 ks
SBD-G6S 800 G 1/4" 6 30,0 27,0 287,83 Kč 348,27 Kč 11,07 € 13,39 € 0 ks
SBD-G8S 800 G 1/4" 8 30,0 27,0 311,09 Kč 376,42 Kč 11,97 € 14,48 € 0 ks
SBD-G10S 800 G 3/8" 10 32,0 32,0 354,96 Kč 429,50 Kč 13,65 € 16,52 € 0 ks
SBD-G12S 630 G 3/8" 12 33,0 37,0 376,90 Kč 456,05 Kč 14,50 € 17,55 € 0 ks
SBD-G14S 630 G 1/2" 14 38,0 37,0 601,60 Kč 727,94 Kč 23,14 € 28,00 € 0 ks
SBD-G16S 630 G 1/2" 16 40,0 44,0 533,13 Kč 645,09 Kč 20,51 € 24,82 € 0 ks
SBD-G20S 400 G 3/4" 20 46,0 49,0 762,45 Kč 922,56 Kč 29,33 € 35,49 € 0 ks
XSBD-G4LL 100 G 1/8" 4 21,0 21,0 267,23 Kč 323,35 Kč 10,28 € 12,44 € 0 ks
XSBD-G6LL 100 G 1/8" 6 22,0 21,0 261,90 Kč 316,90 Kč 10,07 € 12,18 € 0 ks
XSBD-G8LL 100 G 1/8" 8 23,0 21,0 259,90 Kč 314,48 Kč 10,00 € 12,10 € 0 ks
XSBD-G6L 500 G 1/8" 6 25,0 21,0 221,36 Kč 267,85 Kč 8,51 € 10,30 € 0 ks
XSBD-G8L 500 G 1/4" 8 28,0 27,0 265,24 Kč 320,94 Kč 10,20 € 12,34 € 0 ks
XSBD-G10L 500 G 1/4" 10 29,0 27,0 273,20 Kč 330,57 Kč 10,51 € 12,72 € 0 ks
XSBD-G12L 400 G 3/8" 12 30,0 32,0 318,41 Kč 385,28 Kč 12,25 € 14,82 € 0 ks
XSBD-G15L 400 G 1/2" 15 34,0 37,5 399,50 Kč 483,40 Kč 15,37 € 18,60 € 0 ks
XSBD-G18L 400 G 1/2" 18 37,0 44,0 460,66 Kč 557,40 Kč 17,72 € 21,44 € 0 ks
XSBD-G22L 250 G 3/4" 22 42,0 49,0 675,37 Kč 817,20 Kč 25,98 € 31,44 € 0 ks
XSBD-G6S 800 G 1/4" 6 30,0 27,0 269,89 Kč 326,57 Kč 10,38 € 12,56 € 0 ks
XSBD-G8S 800 G 1/4" 8 30,0 27,0 291,14 Kč 352,28 Kč 11,20 € 13,55 € 0 ks
XSBD-G10S 800 G 3/8" 10 32,0 32,0 329,71 Kč 398,95 Kč 12,68 € 15,34 € 0 ks
XSBD-G12S 630 G 3/8" 12 33,0 37,0 347,00 Kč 419,87 Kč 13,35 € 16,15 € 0 ks
XSBD-G14S 630 G 1/2" 14 38,0 37,0 553,73 Kč 670,01 Kč 21,30 € 25,77 € 0 ks
XSBD-G16S 630 G 1/2" 16 40,0 44,0 472,62 Kč 571,87 Kč 18,18 € 22,00 € 0 ks
XSBD-G20S 400 G 3/4" 20 46,0 49,0 676,03 Kč 818,00 Kč 26,00 € 31,46 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
