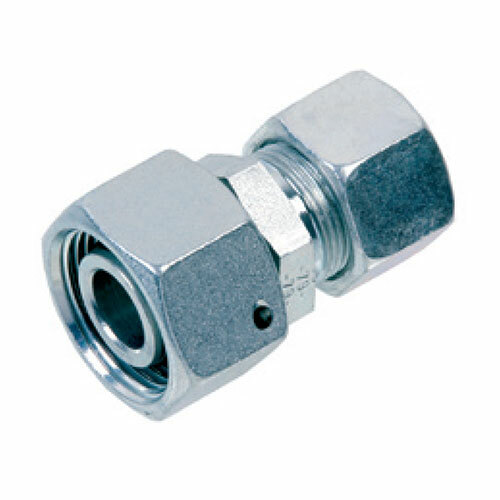

Redukovaná šroubení RK-S
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, samostatné tělo šroubení je v obj. č. označeno písmenem X
1
2
| Obj. č. |
Tlak PN (bar) |
Trubka D2 (mm) |
Trubka D1 (mm) |
Závit d1 |
Délka L (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RK-68S | 800 | 6 | 8 | M16 × 1,5 | 41,5 | 231,32 Kč | 279,90 Kč | 8,90 € | 10,77 € | 0 | ks | |
| RK-610S | 800 | 6 | 10 | M18 × 1,5 | 42,0 | 152,23 Kč | 184,20 Kč | 5,86 € | 7,09 € | 0 | ks | |
| RK-810S | 800 | 8 | 10 | M18 × 1,5 | 42,0 | 153,55 Kč | 185,80 Kč | 5,91 € | 7,15 € | 0 | ks | |
| RK-612S | 630 | 6 | 12 | M20 × 1,5 | 43,5 | 137,60 Kč | 166,50 Kč | 5,29 € | 6,40 € | 0 | ks | |
| RK-812S | 630 | 8 | 12 | M20 × 1,5 | 43,5 | 134,94 Kč | 163,28 Kč | 5,19 € | 6,28 € | 0 | ks | |
| RK-1012S | 630 | 10 | 12 | M20 × 1,5 | 45,5 | 142,93 Kč | 172,95 Kč | 5,50 € | 6,66 € | 0 | ks | |
| RK-814S | 630 | 8 | 14 | M22 × 1,5 | 48,0 | 355,64 Kč | 430,32 Kč | 13,68 € | 16,55 € | 0 | ks | |
| RK-1014S | 630 | 10 | 14 | M22 × 1,5 | 49,0 | 360,95 Kč | 436,75 Kč | 13,88 € | 16,79 € | 0 | ks | |
| RK-1214S | 630 | 12 | 14 | M22 × 1,5 | 49,0 | 364,26 Kč | 440,75 Kč | 14,01 € | 16,95 € | 0 | ks | |
| RK-616S | 630 | 6 | 16 | M24 × 1,5 | 46,5 | 254,60 Kč | 308,07 Kč | 9,79 € | 11,85 € | 0 | ks | |
| RK-816S | 630 | 8 | 16 | M24 × 1,5 | 46,5 | 185,47 Kč | 224,42 Kč | 7,13 € | 8,63 € | 0 | ks | |
| RK-1016S | 630 | 10 | 16 | M24 × 1,5 | 47,5 | 190,78 Kč | 230,84 Kč | 7,34 € | 8,88 € | 0 | ks | |
| RK-1216S | 630 | 12 | 16 | M24 × 1,5 | 47,5 | 194,11 Kč | 234,87 Kč | 7,47 € | 9,04 € | 0 | ks | |
| RK-1416S | 630 | 14 | 16 | M24 × 1,5 | 50,5 | 424,77 Kč | 513,97 Kč | 16,34 € | 19,77 € | 0 | ks | |
| RK-620S | 400 | 6 | 20 | M30 × 2 | 50,5 | 341,67 Kč | 413,42 Kč | 13,14 € | 15,90 € | 0 | ks | |
| RK-820S | 400 | 8 | 20 | M30 × 2 | 50,5 | 319,07 Kč | 386,07 Kč | 12,27 € | 14,85 € | 0 | ks | |
| RK-1020S | 400 | 10 | 20 | M30 × 2 | 51,5 | 284,50 Kč | 344,25 Kč | 10,94 € | 13,24 € | 0 | ks | |
| RK-1220S | 400 | 12 | 20 | M30 × 2 | 51,5 | 237,31 Kč | 287,15 Kč | 9,13 € | 11,05 € | 0 | ks | |
| RK-1420S | 400 | 14 | 20 | M30 × 2 | 54,5 | 579,66 Kč | 701,39 Kč | 22,29 € | 26,97 € | 0 | ks | |
| RK-1620S | 400 | 16 | 20 | M30 × 2 | 54,5 | 261,90 Kč | 316,90 Kč | 10,07 € | 12,18 € | 0 | ks | |
| RK-625S | 400 | 6 | 25 | M36 × 2 | 53,0 | 565,68 Kč | 684,47 Kč | 21,76 € | 26,33 € | 0 | ks | |
| RK-825S | 400 | 8 | 25 | M36 × 2 | 53,0 | 557,04 Kč | 674,02 Kč | 21,42 € | 25,92 € | 0 | ks | |
| RK-1025S | 400 | 10 | 25 | M36 × 2 | 54,0 | 517,83 Kč | 626,57 Kč | 19,92 € | 24,10 € | 0 | ks | |
| RK-1225S | 400 | 12 | 25 | M36 × 2 | 54,0 | 420,12 Kč | 508,35 Kč | 16,16 € | 19,55 € | 0 | ks | |
| RK-1625S | 400 | 16 | 25 | M36 × 2 | 57,0 | 412,13 Kč | 498,68 Kč | 15,85 € | 19,18 € | 0 | ks | |
| RK-2025S | 400 | 20 | 25 | M36 × 2 | 60,5 | 462,00 Kč | 559,02 Kč | 17,77 € | 21,50 € | 0 | ks | |
| RK-830S | 400 | 8 | 30 | M42 × 2 | 58,5 | 663,39 Kč | 802,70 Kč | 25,52 € | 30,88 € | 0 | ks | |
| RK-1030S | 400 | 10 | 30 | M42 × 2 | 59,5 | 623,51 Kč | 754,45 Kč | 23,98 € | 29,02 € | 0 | ks | |
| RK-1230S | 400 | 12 | 30 | M42 × 2 | 59,5 | 540,43 Kč | 653,92 Kč | 20,79 € | 25,16 € | 0 | ks | |
| RK-1630S | 400 | 16 | 30 | M42 × 2 | 62,5 | 535,78 Kč | 648,29 Kč | 20,61 € | 24,94 € | 0 | ks | |
| RK-2030S | 400 | 20 | 30 | M42 × 2 | 66,0 | 547,08 Kč | 661,97 Kč | 21,04 € | 25,46 € | 0 | ks | |
| RK-2530S | 400 | 25 | 30 | M42 × 2 | 69,0 | 625,51 Kč | 756,87 Kč | 24,06 € | 29,11 € | 0 | ks | |
| RK-1238S | 400 | 12 | 38 | M52 × 2 | 63,0 | 1 034,33 Kč | 1 251,54 Kč | 39,78 € | 48,13 € | 0 | ks | |
| RK-1638S | 400 | 16 | 38 | M52 × 2 | 66,0 | 906,69 Kč | 1 097,09 Kč | 34,87 € | 42,19 € | 0 | ks | |
| RK-2038S | 400 | 20 | 38 | M52 × 2 | 69,5 | 870,80 Kč | 1 053,67 Kč | 33,49 € | 40,52 € | 0 | ks | |
| RK-2538S | 400 | 25 | 38 | M52 × 2 | 72,5 | 924,64 Kč | 1 118,81 Kč | 35,56 € | 43,03 € | 0 | ks | |
| RK-3038S | 400 | 30 | 38 | M52 × 2 | 75,5 | 957,22 Kč | 1 158,24 Kč | 36,82 € | 44,55 € | 0 | ks | |
| XRK-68S | 800 | 6 | 8 | M16 × 1,5 | 41,5 | 214,05 Kč | 259,00 Kč | 8,23 € | 9,96 € | 0 | ks | |
| XRK-610S | 800 | 6 | 10 | M18 × 1,5 | 42,0 | 134,94 Kč | 163,28 Kč | 5,19 € | 6,28 € | 0 | ks | |
| XRK-810S | 800 | 8 | 10 | M18 × 1,5 | 42,0 | 134,94 Kč | 163,28 Kč | 5,19 € | 6,28 € | 0 | ks |
Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
