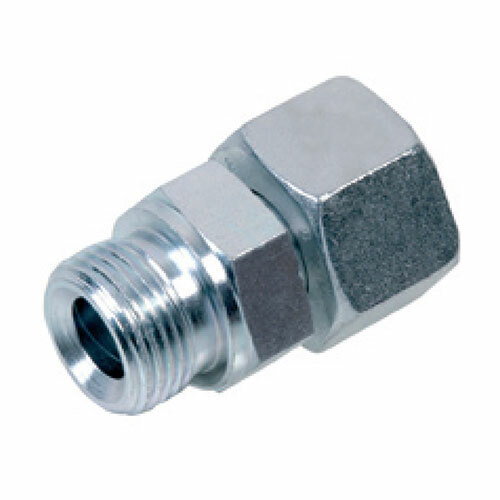

Přímá šroubení VAW-M
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305
| Obj. č. |
Tlak PN (bar) |
Vnější závit G |
Trubka D1 (mm) |
Závit matice d1 |
Délka L5 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VAW-M6L | 500 | M10 × 1 | 6 | M12 × 1,5 | 24,5 | 94,91 Kč | 114,84 Kč | 3,65 € | 4,42 € | 0 | ks | |
| VAW-M10L | 500 | M14 × 1,5 | 10 | M16 × 1,5 | 27,5 | 109,14 Kč | 132,06 Kč | 4,20 € | 5,08 € | 0 | ks | |
| VAW-M12L | 400 | M16 × 1,5 | 12 | M18 × 1,5 | 30,5 | 125,43 Kč | 151,77 Kč | 4,82 € | 5,83 € | 0 | ks | |
| VAW-M15L | 400 | M18 × 1,5 | 15 | M22 × 1,5 | 31,5 | 153,89 Kč | 186,21 Kč | 5,92 € | 7,16 € | 0 | ks | |
| VAW-M18L | 400 | M22 × 1,5 | 18 | M26 × 1,5 | 31,5 | 204,75 Kč | 247,75 Kč | 7,88 € | 9,53 € | 0 | ks | |
| VAW-M10S | 800 | M16 × 1,5 | 10 | M18 × 1,5 | 32,0 | 132,21 Kč | 159,97 Kč | 5,09 € | 6,16 € | 0 | ks | |
| VAW-M12S | 630 | M18 × 1,5 | 12 | M20 × 1,5 | 34,0 | 145,77 Kč | 176,38 Kč | 5,61 € | 6,79 € | 0 | ks | |
| VAW-M16S | 630 | M22 × 1,5 | 16 | M24 × 1,5 | 37,0 | 331,52 Kč | 401,14 Kč | 12,75 € | 15,43 € | 0 | ks | |
| VAW-M25S | 400 | M33 × 2 | 25 | M36 × 2 | 48,0 | 532,20 Kč | 643,96 Kč | 20,47 € | 24,77 € | 0 | ks |
ceny v Kč bez DPH
ceny v Kč vč. DPH
ceny v EUR bez DPH
ceny v EUR vč. DPH
kl-426 (489 kB)
