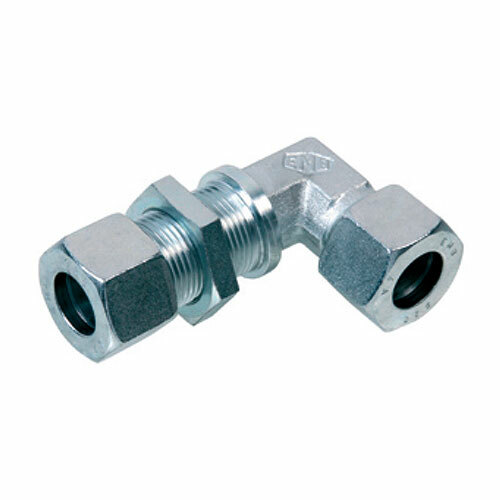

L-průchodky L

L-průchodky L

  • ocelová šroubení s úhlovým tvarem 90° a 45° vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
Obj. č. Tlak PN
(bar)
Trubka D1
(mm)
Závit M Délka L3
(mm)
Výška L2
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
L-6L 500 6 M12 × 1,5 42,0 27,0 206,72 Kč 250,13 Kč 7,95 € 9,62 € 0 ks
L-8L 500 8 M14 × 1,5 42,0 29,0 219,36 Kč 265,43 Kč 8,44 € 10,21 € 0 ks
L-10L 500 10 M16 × 1,5 43,0 30,0 237,96 Kč 287,93 Kč 9,15 € 11,07 € 0 ks
L-12L 400 12 M18 × 1,5 44,0 32,0 293,82 Kč 355,52 Kč 11,30 € 13,67 € 0 ks
L-15L 400 15 M22 × 1,5 46,0 36,0 364,26 Kč 440,75 Kč 14,01 € 16,95 € 0 ks
L-18L 400 18 M26 × 1,5 49,0 40,0 495,24 Kč 599,24 Kč 19,05 € 23,05 € 0 ks
L-22L 250 22 M30 × 2 51,0 44,0 781,07 Kč 945,09 Kč 30,04 € 36,35 € 0 ks
L-28L 250 28 M36 × 2 52,0 47,0 1 202,51 Kč 1 455,04 Kč 46,25 € 55,96 € 0 ks
L-35L 250 35 M45 × 2 58,0 56,0 1 805,42 Kč 2 184,56 Kč 69,44 € 84,02 € 0 ks
L-42L 250 42 M52 × 2 59,0 63,0 2 559,22 Kč 3 096,66 Kč 98,43 € 119,10 € 0 ks
L-6S 800 6 M14 × 1,5 44,0 31,0 247,29 Kč 299,22 Kč 9,51 € 11,51 € 0 ks
L-8S 800 8 M16 × 1,5 44,0 32,0 267,89 Kč 324,15 Kč 10,30 € 12,46 € 0 ks
L-10S 800 10 M18 × 1,5 46,0 34,0 333,71 Kč 403,79 Kč 12,84 € 15,54 € 0 ks
L-12S 630 12 M20 × 1,5 47,0 38,0 347,00 Kč 419,87 Kč 13,35 € 16,15 € 0 ks
L-14S 630 14 M22 × 1,5 50,0 40,0 1 931,72 Kč 2 337,38 Kč 74,30 € 89,90 € 0 ks
L-16S 630 16 M24 × 1,5 50,0 43,0 502,54 Kč 608,07 Kč 19,33 € 23,39 € 0 ks
L-20S 400 20 M30 × 2 55,0 48,0 794,37 Kč 961,19 Kč 30,55 € 36,97 € 0 ks
L-25S 400 25 M36 × 2 59,0 54,0 1 281,60 Kč 1 550,74 Kč 49,29 € 59,64 € 0 ks
L-30S 400 30 M42 × 2 64,0 62,0 1 755,55 Kč 2 124,22 Kč 67,52 € 81,70 € 0 ks
L-38S 400 38 M52 × 2 68,0 72,0 2 656,28 Kč 3 214,10 Kč 102,16 € 123,61 € 0 ks
XL-6L 500 6 M12 × 1,5 42,0 27,0 172,83 Kč 209,12 Kč 6,65 € 8,05 € 0 ks
XL-8L 500 8 M14 × 1,5 42,0 29,0 182,13 Kč 220,38 Kč 7,01 € 8,48 € 0 ks
XL-10L 500 10 M16 × 1,5 43,0 30,0 196,11 Kč 237,29 Kč 7,54 € 9,12 € 0 ks
XL-12L 400 12 M18 × 1,5 44,0 32,0 242,64 Kč 293,59 Kč 9,33 € 11,29 € 0 ks
XL-15L 400 15 M22 × 1,5 46,0 36,0 296,48 Kč 358,74 Kč 11,40 € 13,79 € 0 ks
XL-18L 400 18 M26 × 1,5 49,0 40,0 380,89 Kč 460,88 Kč 14,65 € 17,73 € 0 ks
XL-22L 250 22 M30 × 2 51,0 44,0 624,19 Kč 755,27 Kč 24,01 € 29,05 € 0 ks
XL-28L 250 28 M36 × 2 52,0 47,0 939,27 Kč 1 136,52 Kč 36,13 € 43,72 € 0 ks
XL-35L 250 35 M45 × 2 58,0 56,0 1 444,47 Kč 1 747,81 Kč 55,56 € 67,23 € 0 ks
XL-42L 250 42 M52 × 2 59,0 63,0 2 143,78 Kč 2 593,97 Kč 82,45 € 99,76 € 0 ks
XL-6S 800 6 M14 × 1,5 44,0 31,0 212,71 Kč 257,38 Kč 8,18 € 9,90 € 0 ks
XL-8S 800 8 M16 × 1,5 44,0 32,0 228,01 Kč 275,89 Kč 8,77 € 10,61 € 0 ks
XL-10S 800 10 M18 × 1,5 46,0 34,0 284,50 Kč 344,25 Kč 10,94 € 13,24 € 0 ks
XL-12S 630 12 M20 × 1,5 47,0 38,0 287,83 Kč 348,27 Kč 11,07 € 13,39 € 0 ks
XL-16S 630 16 M24 × 1,5 50,0 43,0 381,55 Kč 461,68 Kč 14,68 € 17,76 € 0 ks
XL-20S 400 20 M30 × 2 55,0 48,0 621,54 Kč 752,06 Kč 23,91 € 28,93 € 0 ks
XL-25S 400 25 M36 × 2 59,0 54,0 985,80 Kč 1 192,82 Kč 37,92 € 45,88 € 0 ks
XL-30S 400 30 M42 × 2 64,0 62,0 1 376,66 Kč 1 665,76 Kč 52,95 € 64,07 € 0 ks
XL-38S 400 38 M52 × 2 68,0 72,0 2 117,19 Kč 2 561,80 Kč 81,43 € 98,53 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
