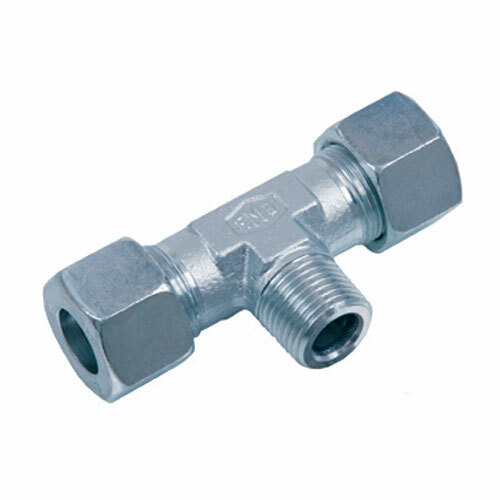

T-šroubení C-R
- ocelová t-šroubení a x-šroubení vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1
2
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L2 (mm) |
Výška L3 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-R4LL | 100 | R 1/8" | 4 | 21,0 | 17,0 | 581,24 Kč | 703,30 Kč | 23,72 € | 28,70 € | 0 | ks | |
| C-R8LL | 100 | R 1/8" | 8 | 23,0 | 20,0 | 365,80 Kč | 442,62 Kč | 14,93 € | 18,07 € | 0 | ks | |
| C-R6L | 500 | R 1/8" | 6 | 27,0 | 20,0 | 478,06 Kč | 578,45 Kč | 19,51 € | 23,61 € | 0 | ks | |
| C-R8L | 500 | R 1/4" | 8 | 29,0 | 26,0 | 514,28 Kč | 622,28 Kč | 20,99 € | 25,40 € | 0 | ks | |
| C-R10L | 500 | R 1/4" | 10 | 30,0 | 27,0 | 559,82 Kč | 677,38 Kč | 22,85 € | 27,65 € | 0 | ks | |
| C-R12L | 400 | R 3/8" | 12 | 32,0 | 28,0 | 683,60 Kč | 827,16 Kč | 27,90 € | 33,76 € | 0 | ks | |
| C-R15L | 400 | R 1/2" | 15 | 36,0 | 34,0 | 1 139,42 Kč | 1 378,70 Kč | 46,51 € | 56,28 € | 0 | ks | |
| C-R18L | 400 | R 1/2" | 18 | 40,0 | 36,0 | 1 403,69 Kč | 1 698,46 Kč | 57,29 € | 69,32 € | 0 | ks | |
| C-R6S | 800 | R 1/4" | 6 | 31,0 | 26,0 | 538,68 Kč | 651,80 Kč | 21,99 € | 26,61 € | 0 | ks | |
| C-R10S | 800 | R 3/8" | 10 | 34,0 | 28,0 | 866,92 Kč | 1 048,97 Kč | 35,38 € | 42,81 € | 0 | ks | |
| C-R12S | 630 | R 3/8" | 12 | 38,0 | 28,0 | 875,68 Kč | 1 059,57 Kč | 35,74 € | 43,25 € | 0 | ks | |
| XC-R4LL | 100 | R 1/8" | 4 | 21,0 | 17,0 | 531,27 Kč | 642,84 Kč | 21,68 € | 26,23 € | 0 | ks | |
| XC-R8LL | 100 | R 1/8" | 8 | 23,0 | 20,0 | 307,63 Kč | 372,23 Kč | 12,56 € | 15,20 € | 0 | ks | |
| XC-R6L | 500 | R 1/8" | 6 | 27,0 | 20,0 | 422,62 Kč | 511,37 Kč | 17,25 € | 20,87 € | 0 | ks | |
| XC-R8L | 500 | R 1/4" | 8 | 29,0 | 26,0 | 459,37 Kč | 555,84 Kč | 18,75 € | 22,69 € | 0 | ks | |
| XC-R10L | 500 | R 1/4" | 10 | 30,0 | 27,0 | 497,26 Kč | 601,68 Kč | 20,30 € | 24,56 € | 0 | ks | |
| XC-R12L | 400 | R 3/8" | 12 | 32,0 | 28,0 | 600,71 Kč | 726,86 Kč | 24,52 € | 29,67 € | 0 | ks | |
| XC-R15L | 400 | R 1/2" | 15 | 36,0 | 34,0 | 1 029,64 Kč | 1 245,86 Kč | 42,03 € | 50,86 € | 0 | ks | |
| XC-R18L | 400 | R 1/2" | 18 | 40,0 | 36,0 | 1 218,16 Kč | 1 473,97 Kč | 49,72 € | 60,16 € | 0 | ks | |
| XC-R6S | 800 | R 1/4" | 6 | 31,0 | 26,0 | 483,27 Kč | 584,76 Kč | 19,73 € | 23,87 € | 0 | ks |
