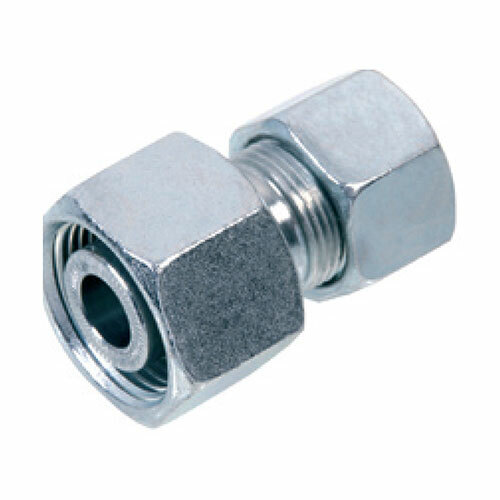

Redukovaná šroubení R-L

Redukovaná šroubení R-L

  • ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, samostatné tělo šroubení je v obj. č. označeno písmenem X
1 2
Obj. č. Tlak PN
(bar)
Trubka D2
(mm)
Trubka D1
(mm)
Závit d1 Délka L1
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
R-68L 500 6 8 M14 × 1,5 24,0 103,70 Kč 125,48 Kč 3,99 € 4,83 € 0 ks
R-610L 500 6 10 M16 × 1,5 24,0 94,40 Kč 114,22 Kč 3,63 € 4,39 € 0 ks
R-810L 500 8 10 M16 × 1,5 24,0 97,06 Kč 117,44 Kč 3,73 € 4,51 € 0 ks
R-612L 400 6 12 M18 × 1,5 24,0 103,70 Kč 125,48 Kč 3,99 € 4,83 € 0 ks
R-812L 400 8 12 M18 × 1,5 24,0 105,02 Kč 127,07 Kč 4,04 € 4,89 € 0 ks
R-1012L 400 10 12 M18 × 1,5 25,0 107,01 Kč 129,48 Kč 4,12 € 4,99 € 0 ks
R-615L 400 6 15 M22 × 1,5 23,0 120,31 Kč 145,58 Kč 4,63 € 5,60 € 0 ks
R-815L 400 8 15 M22 × 1,5 23,0 116,34 Kč 140,77 Kč 4,47 € 5,41 € 0 ks
R-1015L 400 10 15 M22 × 1,5 24,0 113,00 Kč 136,73 Kč 4,35 € 5,26 € 0 ks
R-1215L 400 12 15 M22 × 1,5 24,0 122,99 Kč 148,82 Kč 4,73 € 5,72 € 0 ks
R-618L 400 6 18 M26 × 1,5 23,0 263,24 Kč 318,52 Kč 10,12 € 12,25 € 0 ks
R-818L 400 8 18 M26 × 1,5 23,0 160,88 Kč 194,66 Kč 6,19 € 7,49 € 0 ks
R-1018L 400 10 18 M26 × 1,5 24,0 160,88 Kč 194,66 Kč 6,19 € 7,49 € 0 ks
R-1218L 400 12 18 M26 × 1,5 24,0 166,18 Kč 201,08 Kč 6,39 € 7,73 € 0 ks
R-1518L 400 15 18 M26 × 1,5 26,0 173,49 Kč 209,92 Kč 6,67 € 8,07 € 0 ks
R-622L 250 6 22 M30 × 2 24,0 314,42 Kč 380,45 Kč 12,09 € 14,63 € 0 ks
R-822L 250 8 22 M30 × 2 24,0 299,79 Kč 362,75 Kč 11,53 € 13,95 € 0 ks
R-1022L 250 10 22 M30 × 2 25,0 276,53 Kč 334,60 Kč 10,64 € 12,87 € 0 ks
R-1222L 250 12 22 M30 × 2 25,0 211,38 Kč 255,77 Kč 8,13 € 9,84 € 0 ks
R-1522L 250 15 22 M30 × 2 27,0 219,36 Kč 265,43 Kč 8,44 € 10,21 € 0 ks
R-1822L 250 18 22 M30 × 2 27,0 243,30 Kč 294,39 Kč 9,36 € 11,33 € 0 ks
R-828L 250 8 28 M36 × 2 25,0 484,60 Kč 586,37 Kč 18,64 € 22,55 € 0 ks
R-1028L 250 10 28 M36 × 2 26,0 405,49 Kč 490,64 Kč 15,60 € 18,88 € 0 ks
R-1228L 250 12 28 M36 × 2 26,0 369,60 Kč 447,22 Kč 14,22 € 17,21 € 0 ks
R-1528L 250 15 28 M36 × 2 27,0 371,59 Kč 449,62 Kč 14,29 € 17,29 € 0 ks
R-1828L 250 18 28 M36 × 2 28,0 396,84 Kč 480,18 Kč 15,26 € 18,46 € 0 ks
R-2228L 250 22 28 M36 × 2 30,0 418,12 Kč 505,93 Kč 16,08 € 19,46 € 0 ks
R-1235L 250 12 35 M45 × 2 26,0 1 518,93 Kč 1 837,91 Kč 58,42 € 70,69 € 0 ks
R-1535L 250 15 35 M45 × 2 27,0 716,57 Kč 867,05 Kč 27,56 € 33,35 € 0 ks
R-1835L 250 18 35 M45 × 2 28,0 602,25 Kč 728,72 Kč 23,16 € 28,02 € 0 ks
R-2235L 250 22 35 M45 × 2 30,0 573,67 Kč 694,14 Kč 22,06 € 26,69 € 0 ks
R-2835L 250 28 35 M45 × 2 30,0 612,21 Kč 740,77 Kč 23,55 € 28,50 € 0 ks
R-1842L 250 18 42 M52 × 2 28,0 1 104,11 Kč 1 335,97 Kč 42,47 € 51,39 € 0 ks
R-2242L 250 22 42 M52 × 2 30,0 737,85 Kč 892,80 Kč 28,38 € 34,34 € 0 ks
R-2842L 250 28 42 M52 × 2 30,0 765,10 Kč 925,77 Kč 29,43 € 35,61 € 0 ks
R-3542L 250 35 42 M52 × 2 34,0 865,49 Kč 1 047,24 Kč 33,29 € 40,28 € 0 ks
XR-68L 500 6 8 M14 × 1,5 24,0 87,07 Kč 105,35 Kč 3,35 € 4,05 € 0 ks
XR-610L 500 6 10 M16 × 1,5 24,0 77,77 Kč 94,10 Kč 2,99 € 3,62 € 0 ks
XR-810L 500 8 10 M16 × 1,5 24,0 78,43 Kč 94,90 Kč 3,02 € 3,65 € 0 ks
XR-612L 400 6 12 M18 × 1,5 24,0 86,42 Kč 104,57 Kč 3,32 € 4,02 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
