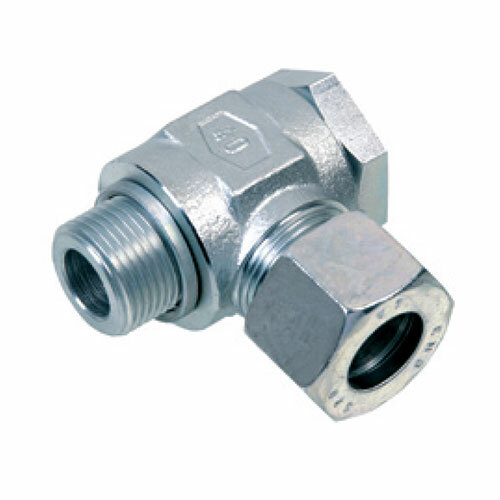

Úhlová šroubení SBE-M

Úhlová šroubení SBE-M

  • ocelová šroubení s úhlovým tvarem nebo pro rozdělení jako t-kus tvořená objímkou, dutým šroubem a těsnícími kroužky
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120°C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120°C, pracovní teplota standardního těsnění NBR -35/+100°C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X, pro objednání dutého šroubu a těsnících kroužků nás kontaktujte
Obj. č. Tlak PN
(bar)
Závit G Trubka D
(mm)
Délka L2
(mm)
Výška L3
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
SBE-M6L 500 M10 × 1 6 27,0 24,0 255,93 Kč 309,68 Kč 9,84 € 11,91 € 0 ks
SBE-M8L 500 M12 × 1,5 8 29,0 30,0 271,20 Kč 328,15 Kč 10,43 € 12,62 € 0 ks
SBE-M10L 500 M14 × 1,5 10 30,0 30,0 285,18 Kč 345,07 Kč 10,97 € 13,27 € 0 ks
SBE-M12L 400 M16 × 1,5 12 33,0 36,0 354,31 Kč 428,72 Kč 13,63 € 16,49 € 0 ks
SBE-M15L 400 M18 × 1,5 15 36,0 39,5 418,78 Kč 506,72 Kč 16,11 € 19,49 € 0 ks
SBE-M18L 400 M22 × 1,5 18 37,0 45,0 602,25 Kč 728,72 Kč 23,16 € 28,02 € 0 ks
SBE-M22L 250 M26 × 1,5 22 44,0 53,0 902,04 Kč 1 091,47 Kč 34,69 € 41,97 € 0 ks
SBE-M28L 250 M33 × 2 28 49,0 66,0 1 524,24 Kč 1 844,33 Kč 58,62 € 70,93 € 0 ks
SBE-M35L 250 M42 × 2 35 58,0 76,0 2 290,02 Kč 2 770,92 Kč 88,08 € 106,58 € 0 ks
SBE-M42L 250 M48 × 2 42 63,0 87,0 3 052,46 Kč 3 693,48 Kč 117,40 € 142,05 € 0 ks
SBE-M6S 800 M12 × 1,5 6 31,0 30,0 278,53 Kč 337,02 Kč 10,71 € 12,96 € 0 ks
SBE-M8S 800 M14 × 1,5 8 31,0 30,0 295,14 Kč 357,12 Kč 11,35 € 13,73 € 0 ks
SBE-M10S 800 M16 × 1,5 10 35,0 36,0 362,95 Kč 439,17 Kč 13,96 € 16,89 € 0 ks
SBE-M12S 630 M18 × 1,5 12 36,0 39,5 433,42 Kč 524,44 Kč 16,67 € 20,17 € 0 ks
SBE-M16S 630 M22 × 1,5 16 40,0 45,0 628,84 Kč 760,90 Kč 24,19 € 29,27 € 0 ks
SBE-M20S 400 M27 × 2 20 48,0 53,0 1 015,70 Kč 1 229,00 Kč 39,07 € 47,27 € 0 ks
SBE-M25S 400 M33 × 2 25 56,0 66,0 1 575,42 Kč 1 906,26 Kč 60,59 € 73,31 € 0 ks
SBE-M30S 400 M42 × 2 30 64,0 76,0 2 372,44 Kč 2 870,65 Kč 91,25 € 110,41 € 0 ks
SBE-M38S 400 M48 × 2 38 72,0 87,0 3 250,55 Kč 3 933,17 Kč 125,02 € 151,27 € 0 ks
XSBE-M6L 500 M10 × 1 6 27,0 24,0 238,65 Kč 288,77 Kč 9,18 € 11,11 € 0 ks
XSBE-M8L 500 M12 × 1,5 8 29,0 30,0 251,94 Kč 304,85 Kč 9,69 € 11,72 € 0 ks
XSBE-M10L 500 M14 × 1,5 10 30,0 30,0 264,55 Kč 320,11 Kč 10,18 € 12,32 € 0 ks
XSBE-M12L 400 M16 × 1,5 12 33,0 36,0 329,06 Kč 398,16 Kč 12,66 € 15,32 € 0 ks
XSBE-M15L 400 M18 × 1,5 15 36,0 39,5 384,89 Kč 465,72 Kč 14,80 € 17,91 € 0 ks
XSBE-M18L 400 M22 × 1,5 18 37,0 45,0 545,08 Kč 659,55 Kč 20,96 € 25,36 € 0 ks
XSBE-M22L 250 M26 × 1,5 22 44,0 53,0 824,27 Kč 997,37 Kč 31,70 € 38,36 € 0 ks
XSBE-M28L 250 M33 × 2 28 49,0 66,0 1 392,63 Kč 1 685,08 Kč 53,56 € 64,81 € 0 ks
XSBE-M35L 250 M42 × 2 35 58,0 76,0 2 135,13 Kč 2 583,51 Kč 82,12 € 99,37 € 0 ks
XSBE-M42L 250 M48 × 2 42 63,0 87,0 2 872,30 Kč 3 475,48 Kč 110,47 € 133,67 € 0 ks
XSBE-M6S 800 M12 × 1,5 6 31,0 30,0 259,90 Kč 314,48 Kč 10,00 € 12,10 € 0 ks
XSBE-M8S 800 M14 × 1,5 8 31,0 30,0 275,88 Kč 333,81 Kč 10,61 € 12,84 € 0 ks
XSBE-M10S 800 M16 × 1,5 10 35,0 36,0 338,36 Kč 409,42 Kč 13,01 € 15,74 € 0 ks
XSBE-M12S 630 M18 × 1,5 12 36,0 39,5 404,15 Kč 489,02 Kč 15,54 € 18,80 € 0 ks
XSBE-M16S 630 M22 × 1,5 16 40,0 45,0 569,02 Kč 688,51 Kč 21,89 € 26,49 € 0 ks
XSBE-M20S 400 M27 × 2 20 48,0 53,0 929,29 Kč 1 124,44 Kč 35,74 € 43,25 € 0 ks
XSBE-M25S 400 M33 × 2 25 56,0 66,0 1 427,84 Kč 1 727,69 Kč 54,92 € 66,45 € 0 ks
XSBE-M30S 400 M42 × 2 30 64,0 76,0 2 208,25 Kč 2 671,98 Kč 84,93 € 102,77 € 0 ks
XSBE-M38S 400 M48 × 2 38 72,0 87,0 2 993,30 Kč 3 621,89 Kč 115,13 € 139,31 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
