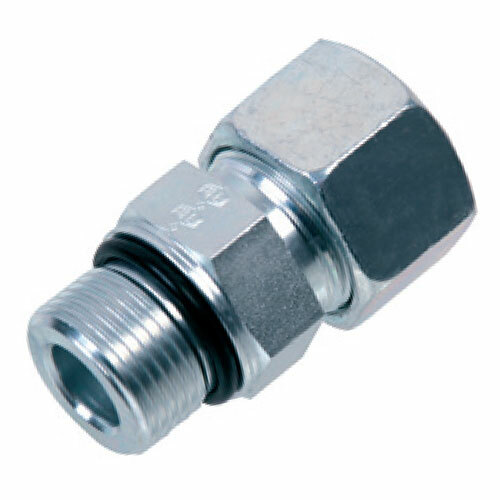

Přímá šroubení AW-M

Přímá šroubení AW-M

  • ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
  • dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
  • pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
  • pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
  • upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
1 2
Obj. č. Tlak PN
(bar)
Závit G Trubka D
(mm)
Délka L1
(mm)
Délka závitu i
(mm)
Cena bez DPH Cena vč. DPH Cena bez DPH Cena vč. DPH Skladem Mj
AW-M106L 500 M10 × 1 6 23,0 8,0 44,53 Kč 53,88 Kč 1,71 € 2,07 € 0 ks
AW-M128L 500 M12 × 1,5 8 25,0 12,0 53,18 Kč 64,35 Kč 2,05 € 2,48 € 0 ks
AW-M1410L 500 M14 × 1,5 10 26,0 12,0 59,17 Kč 71,60 Kč 2,28 € 2,76 € 0 ks
AW-M1612L 400 M16 × 1,5 12 27,0 12,0 74,46 Kč 90,10 Kč 2,86 € 3,46 € 0 ks
AW-M1812L 400 M18 × 1,5 12 27,0 12,0 124,96 Kč 151,20 Kč 4,81 € 5,82 € 0 ks
AW-M2212L 400 M22 × 1,5 12 29,0 14,0 142,25 Kč 172,12 Kč 5,47 € 6,62 € 0 ks
AW-M1815L 400 M18 × 1,5 15 29,0 12,0 88,41 Kč 106,98 Kč 3,40 € 4,11 € 0 ks
AW-M2218L 400 M22 × 1,5 18 31,0 14,0 127,64 Kč 154,44 Kč 4,91 € 5,94 € 0 ks
AW-M2622L 250 M26 × 1,5 22 33,0 16,0 183,47 Kč 222,00 Kč 7,06 € 8,54 € 0 ks
AW-M3328L 250 M33 × 2 28 34,0 18,0 319,73 Kč 386,87 Kč 12,30 € 14,88 € 0 ks
AW-M4235L 250 M42 × 2 35 39,0 20,0 464,66 Kč 562,24 Kč 17,87 € 21,62 € 0 ks
AW-M4842L 250 M48 × 2 42 42,0 22,0 580,31 Kč 702,18 Kč 22,32 € 27,01 € 0 ks
AW-M126S 800 M12 × 1,5 6 28,0 12,0 57,83 Kč 69,97 Kč 2,22 € 2,69 € 0 ks
AW-M148S 800 M14 × 1,5 8 30,0 12,0 64,48 Kč 78,02 Kč 2,48 € 3,00 € 0 ks
AW-M1610S 800 M16 × 1,5 10 31,0 12,0 80,43 Kč 97,32 Kč 3,09 € 3,74 € 0 ks
AW-M1812S 630 M18 × 1,5 12 33,0 12,0 87,07 Kč 105,35 Kč 3,35 € 4,05 € 0 ks
AW-M2014S 630 M20 × 1,5 14 37,0 14,0 155,54 Kč 188,20 Kč 5,98 € 7,24 € 0 ks
AW-M2216S 630 M22 × 1,5 16 37,0 14,0 139,59 Kč 168,90 Kč 5,37 € 6,50 € 0 ks
AW-M2720S 400 M27 × 2 20 42,0 16,0 204,07 Kč 246,92 Kč 7,85 € 9,50 € 0 ks
AW-M3325S 400 M33 × 2 25 47,0 18,0 356,96 Kč 431,92 Kč 13,73 € 16,61 € 0 ks
AW-M4230S 400 M42 × 2 30 50,0 20,0 532,44 Kč 644,25 Kč 20,48 € 24,78 € 0 ks
AW-M4838S 400 M48 × 2 38 57,0 22,0 676,03 Kč 818,00 Kč 26,00 € 31,46 € 0 ks
XAW-M106L 500 M10 × 1 6 23,0 8,0 27,93 Kč 33,80 Kč 1,07 € 1,29 € 0 ks
XAW-M128L 500 M12 × 1,5 8 25,0 12,0 35,89 Kč 43,43 Kč 1,38 € 1,67 € 0 ks
XAW-M1410L 500 M14 × 1,5 10 26,0 12,0 39,23 Kč 47,47 Kč 1,51 € 1,83 € 0 ks
XAW-M1612L 400 M16 × 1,5 12 27,0 12,0 49,87 Kč 60,34 Kč 1,92 € 2,32 € 0 ks
XAW-M1812L 400 M18 × 1,5 12 27,0 12,0 100,37 Kč 121,45 Kč 3,86 € 4,67 € 0 ks
XAW-M2212L 400 M22 × 1,5 12 29,0 14,0 117,66 Kč 142,37 Kč 4,53 € 5,48 € 0 ks
XAW-M1815L 400 M18 × 1,5 15 29,0 12,0 55,83 Kč 67,55 Kč 2,15 € 2,60 € 0 ks
XAW-M2218L 400 M22 × 1,5 18 31,0 14,0 72,46 Kč 87,68 Kč 2,79 € 3,38 € 0 ks
XAW-M2622L 250 M26 × 1,5 22 33,0 16,0 107,70 Kč 130,32 Kč 4,14 € 5,01 € 0 ks
XAW-M3328L 250 M33 × 2 28 34,0 18,0 193,43 Kč 234,05 Kč 7,44 € 9,00 € 0 ks
XAW-M4235L 250 M42 × 2 35 39,0 20,0 290,49 Kč 351,49 Kč 11,17 € 13,52 € 0 ks
XAW-M4842L 250 M48 × 2 42 42,0 22,0 380,89 Kč 460,88 Kč 14,65 € 17,73 € 0 ks
XAW-M126S 800 M12 × 1,5 6 28,0 12,0 39,88 Kč 48,25 Kč 1,53 € 1,85 € 0 ks
XAW-M148S 800 M14 × 1,5 8 30,0 12,0 44,53 Kč 53,88 Kč 1,71 € 2,07 € 0 ks
XAW-M1610S 800 M16 × 1,5 10 31,0 12,0 56,51 Kč 68,38 Kč 2,17 € 2,63 € 0 ks
XAW-M1812S 630 M18 × 1,5 12 33,0 12,0 58,49 Kč 70,77 Kč 2,25 € 2,72 € 0 ks
XAW-M2014S 630 M20 × 1,5 14 37,0 14,0 109,01 Kč 131,90 Kč 4,19 € 5,07 € 0 ks
XAW-M2216S 630 M22 × 1,5 16 37,0 14,0 81,11 Kč 98,14 Kč 3,12 € 3,78 € 0 ks
zobrazit ceny v Kč bez DPH zobrazit ceny v Kč vč. DPH zobrazit ceny v EUR bez DPH zobrazit ceny v EUR vč. DPH

více informací

Pro více informací o produktech prosím pište na nabidky@vskprofi.cz, nebo volejte +420 377 152 222.
