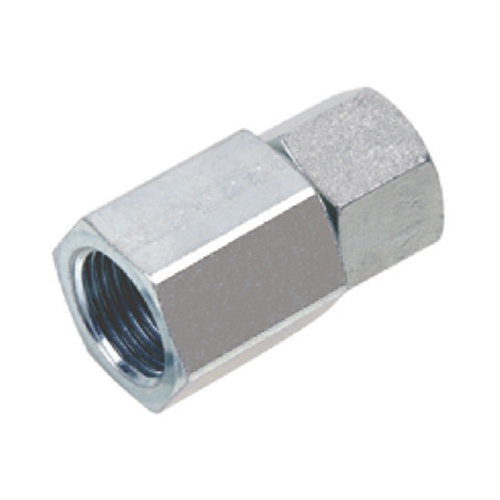

Manometrová šroubení O
- ocelová šroubení s přímým tvarem vyrobená dle standardů norem ISO 8434-1 a 8434-4
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120 °C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120 °C, pracovní teplota standardního těsnění NBR -35/+100 °C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X
| Obj. č. | Řada |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L5 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O-6L | L | 500 | G 1/4" | 6 | 37,0 | 95,04 Kč | 115,00 Kč | 3,55 € | 4,30 € | 0 | ks | |
| O-8L | L | 500 | G 1/4" | 8 | 37,0 | 92,95 Kč | 112,47 Kč | 3,47 € | 4,20 € | 0 | ks | |
| O-10L | L | 500 | G 1/4" | 10 | 38,0 | 106,21 Kč | 128,51 Kč | 3,96 € | 4,79 € | 0 | ks | |
| O-12L | L | 400 | G 1/4" | 12 | 38,0 | 113,22 Kč | 137,00 Kč | 4,22 € | 5,11 € | 0 | ks | |
| O-6S | S | 800 | G 1/2" | 6 | 46,0 | 167,00 Kč | 202,07 Kč | 6,23 € | 7,54 € | 0 | ks | |
| O-8S | S | 800 | G 1/2" | 8 | 46,0 | 173,31 Kč | 209,71 Kč | 6,47 € | 7,83 € | 0 | ks | |
| O-10S | S | 800 | G 1/2" | 10 | 47,0 | 180,29 Kč | 218,15 Kč | 6,73 € | 8,14 € | 0 | ks | |
| O-12S | S | 630 | G 1/2" | 12 | 47,0 | 180,29 Kč | 218,15 Kč | 6,73 € | 8,14 € | 0 | ks | |
| XO-6L | L | 500 | G 1/4" | 6 | 37,0 | 76,86 Kč | 93,00 Kč | 2,87 € | 3,47 € | 0 | ks | |
| XO-8L | L | 500 | G 1/4" | 8 | 37,0 | 74,08 Kč | 89,64 Kč | 2,76 € | 3,34 € | 0 | ks | |
| XO-10L | L | 500 | G 1/4" | 10 | 38,0 | 84,56 Kč | 102,32 Kč | 3,16 € | 3,82 € | 0 | ks | |
| XO-12L | L | 400 | G 1/4" | 12 | 38,0 | 86,64 Kč | 104,83 Kč | 3,23 € | 3,91 € | 0 | ks | |
| XO-6S | S | 800 | G 1/2" | 6 | 46,0 | 148,16 Kč | 179,27 Kč | 5,53 € | 6,69 € | 0 | ks | |
| XO-8S | S | 800 | G 1/2" | 8 | 46,0 | 152,35 Kč | 184,34 Kč | 5,68 € | 6,87 € | 0 | ks | |
| XO-10S | S | 800 | G 1/2" | 10 | 47,0 | 153,74 Kč | 186,03 Kč | 5,74 € | 6,95 € | 0 | ks | |
| XO-12S | S | 630 | G 1/2" | 12 | 47,0 | 148,85 Kč | 180,11 Kč | 5,55 € | 6,72 € | 0 | ks |
