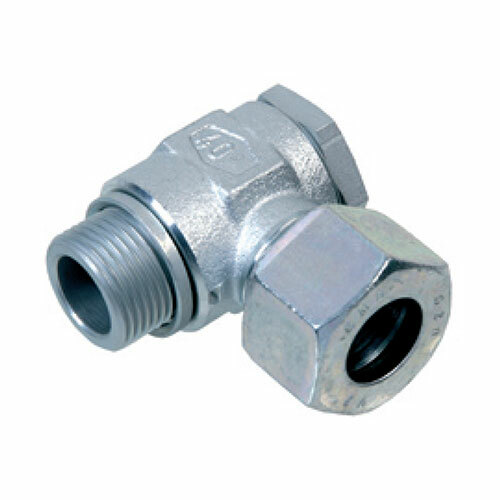

Úhlová šroubení SBD-M
- ocelová šroubení s úhlovým tvarem nebo pro rozdělení jako t-kus tvořená objímkou, dutým šroubem a těsnícími kroužky
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120°C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120°C, pracovní teplota standardního těsnění NBR -35/+100°C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X, pro objednání dutého šroubu a těsnících kroužků nás kontaktujte
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L2 (mm) |
Výška L3 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBD-M4LL | 100 | M8 × 1 | 4 | 20,0 | 17,0 | 303,12 Kč | 366,78 Kč | 11,66 € | 14,11 € | 0 | ks | |
| SBD-M6LL | 100 | M10 × 1 | 6 | 22,0 | 21,0 | 282,52 Kč | 341,85 Kč | 10,87 € | 13,15 € | 0 | ks | |
| SBD-M8LL | 100 | M10 × 1 | 8 | 23,0 | 21,0 | 281,84 Kč | 341,03 Kč | 10,84 € | 13,12 € | 0 | ks | |
| SBD-M6L | 500 | M10 × 1 | 6 | 25,0 | 21,0 | 242,64 Kč | 293,59 Kč | 9,33 € | 11,29 € | 0 | ks | |
| SBD-M8L | 500 | M12 × 1,5 | 8 | 27,0 | 25,0 | 272,54 Kč | 329,77 Kč | 10,48 € | 12,68 € | 0 | ks | |
| SBD-M10L | 500 | M14 × 1,5 | 10 | 29,0 | 27,0 | 295,82 Kč | 357,94 Kč | 11,38 € | 13,77 € | 0 | ks | |
| SBD-M12L | 400 | M16 × 1,5 | 12 | 30,0 | 32,0 | 347,66 Kč | 420,67 Kč | 13,37 € | 16,18 € | 0 | ks | |
| SBD-M15L | 400 | M18 × 1,5 | 15 | 33,0 | 37,5 | 404,83 Kč | 489,84 Kč | 15,57 € | 18,84 € | 0 | ks | |
| SBD-M18L | 400 | M22 × 1,5 | 18 | 37,0 | 44,0 | 550,39 Kč | 665,97 Kč | 21,17 € | 25,62 € | 0 | ks | |
| SBD-M22L | 250 | M26 × 1,5 | 22 | 42,0 | 49,0 | 715,26 Kč | 865,46 Kč | 27,51 € | 33,29 € | 0 | ks | |
| SBD-M6S | 800 | M12 × 1,5 | 6 | 29,0 | 25,0 | 280,53 Kč | 339,44 Kč | 10,79 € | 13,06 € | 0 | ks | |
| SBD-M8S | 800 | M14 × 1,5 | 8 | 30,0 | 27,0 | 327,06 Kč | 395,74 Kč | 12,58 € | 15,22 € | 0 | ks | |
| SBD-M10S | 800 | M16 × 1,5 | 10 | 32,0 | 32,0 | 352,97 Kč | 427,09 Kč | 13,58 € | 16,43 € | 0 | ks | |
| SBD-M12S | 630 | M18 × 1,5 | 12 | 33,0 | 37,0 | 372,91 Kč | 451,22 Kč | 14,34 € | 17,35 € | 0 | ks | |
| SBD-M14S | 630 | M20 × 1,5 | 14 | 38,0 | 37,0 | 598,92 Kč | 724,69 Kč | 23,04 € | 27,88 € | 0 | ks | |
| SBD-M16S | 630 | M22 × 1,5 | 16 | 40,0 | 44,0 | 571,67 Kč | 691,72 Kč | 21,99 € | 26,61 € | 0 | ks | |
| SBD-M20S | 400 | M27 × 2 | 20 | 46,0 | 49,0 | 840,90 Kč | 1 017,49 Kč | 32,34 € | 39,13 € | 0 | ks | |
| XSBD-M4LL | 100 | M8 × 1 | 4 | 20,0 | 17,0 | 287,83 Kč | 348,27 Kč | 11,07 € | 13,39 € | 0 | ks | |
| XSBD-M6LL | 100 | M10 × 1 | 6 | 22,0 | 21,0 | 265,24 Kč | 320,94 Kč | 10,20 € | 12,34 € | 0 | ks | |
| XSBD-M8LL | 100 | M10 × 1 | 8 | 23,0 | 21,0 | 263,24 Kč | 318,52 Kč | 10,12 € | 12,25 € | 0 | ks | |
| XSBD-M6L | 500 | M10 × 1 | 6 | 25,0 | 21,0 | 225,35 Kč | 272,67 Kč | 8,67 € | 10,49 € | 0 | ks | |
| XSBD-M8L | 500 | M12 × 1,5 | 8 | 27,0 | 25,0 | 253,26 Kč | 306,44 Kč | 9,74 € | 11,79 € | 0 | ks | |
| XSBD-M10L | 500 | M14 × 1,5 | 10 | 29,0 | 27,0 | 275,88 Kč | 333,81 Kč | 10,61 € | 12,84 € | 0 | ks | |
| XSBD-M12L | 400 | M16 × 1,5 | 12 | 30,0 | 32,0 | 322,41 Kč | 390,12 Kč | 12,40 € | 15,00 € | 0 | ks | |
| XSBD-M15L | 400 | M18 × 1,5 | 15 | 33,0 | 37,5 | 370,25 Kč | 448,00 Kč | 14,24 € | 17,23 € | 0 | ks | |
| XSBD-M18L | 400 | M22 × 1,5 | 18 | 37,0 | 44,0 | 493,24 Kč | 596,82 Kč | 18,97 € | 22,95 € | 0 | ks | |
| XSBD-M22L | 250 | M26 × 1,5 | 22 | 42,0 | 49,0 | 636,80 Kč | 770,53 Kč | 24,49 € | 29,63 € | 0 | ks | |
| XSBD-M6S | 800 | M12 × 1,5 | 6 | 29,0 | 25,0 | 262,58 Kč | 317,72 Kč | 10,10 € | 12,22 € | 0 | ks | |
| XSBD-M8S | 800 | M14 × 1,5 | 8 | 30,0 | 27,0 | 307,12 Kč | 371,62 Kč | 11,81 € | 14,29 € | 0 | ks | |
| XSBD-M10S | 800 | M16 × 1,5 | 10 | 32,0 | 32,0 | 327,72 Kč | 396,54 Kč | 12,60 € | 15,25 € | 0 | ks | |
| XSBD-M12S | 630 | M18 × 1,5 | 12 | 33,0 | 37,0 | 343,66 Kč | 415,83 Kč | 13,22 € | 16,00 € | 0 | ks | |
| XSBD-M14S | 630 | M20 × 1,5 | 14 | 38,0 | 37,0 | 550,39 Kč | 665,97 Kč | 21,17 € | 25,62 € | 0 | ks | |
| XSBD-M16S | 630 | M22 × 1,5 | 16 | 40,0 | 44,0 | 511,19 Kč | 618,54 Kč | 19,66 € | 23,79 € | 0 | ks | |
| XSBD-M20S | 400 | M27 × 2 | 20 | 46,0 | 49,0 | 754,48 Kč | 912,92 Kč | 29,02 € | 35,11 € | 0 | ks |
