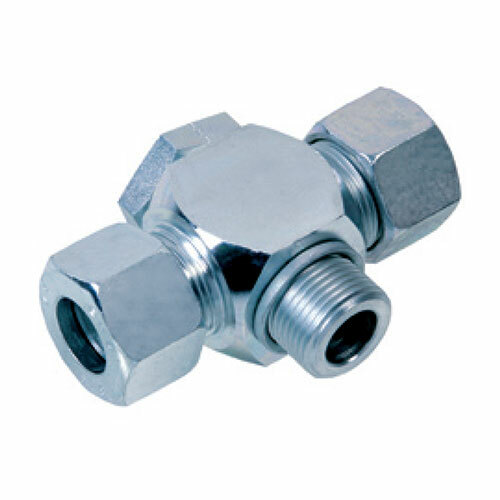

T-šroubení SGE-M
- ocelová šroubení s úhlovým tvarem nebo pro rozdělení jako t-kus tvořená objímkou, dutým šroubem a těsnícími kroužky
- dodáváno v různých tlakových třídách LL – velmi lehká řada, L – lehká řada, S – těžká řada
- pracovní tlak PN je uveden pro teplotu do +120°C a pro statický tlak podle normy DIN 2401
- pracovní teplota pro ocelová šroubení -40/+120°C, pracovní teplota standardního těsnění NBR -35/+100°C
- upozornění: pro šroubení použijte výhradně přesné bezešvé ocelové trubky s rozměry dle EN 10305, tělo šroubení bez matice a řezného kroužku je v obj. č. označeno písmenem X, pro objednání dutého šroubu a těsnících kroužků nás kontaktujte
| Obj. č. |
Tlak PN (bar) |
Závit G |
Trubka D (mm) |
Délka L2 (mm) |
Výška L3 (mm) |
Cena bez DPH | Cena vč. DPH | Cena bez DPH | Cena vč. DPH | Skladem | Mj | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGE-M6L | 500 | M10 × 1 | 6 | 27,0 | 24,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGE-M10L | 500 | M14 × 1,5 | 10 | 30,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| SGE-M8S | 800 | M14 × 1,5 | 8 | 31,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XSGE-M6L | 500 | M10 × 1 | 6 | 27,0 | 24,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XSGE-M10L | 500 | M14 × 1,5 | 10 | 30,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XSGE-M12L | 400 | M16 × 1,5 | 12 | 33,0 | 36,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks | |
| XSGE-M8S | 800 | M14 × 1,5 | 8 | 31,0 | 30,0 | na dotaz | na dotaz | na dotaz | na dotaz | 0 | ks |
Název:
Cena bez DPH:
Cena vč. DPH:
kl-437 (230 kB)
